LF08D
エアコンプレッサー圧力スイッチ

Name: LF08D
Brand: Lefoo 2000 - 2025
Availability: InStock

引用を得る

PDFダウンロード

LF08Dシリーズ圧力スイッチは、自動リセット設計のスイッチです。広い圧力設定範囲で、さまざまな要件に適用できます。これは、空気、水圧制御、電気冷凍装置、屋内エアコンまたは屋内冷却装置の内部回路、家庭用冷却システム、および長距離屋外凝縮装置の内部回路に使用されます。 Typicaアプリケーション: 高圧シャットダウンスイッチ/エアコン/凍結装置。

パラメーター

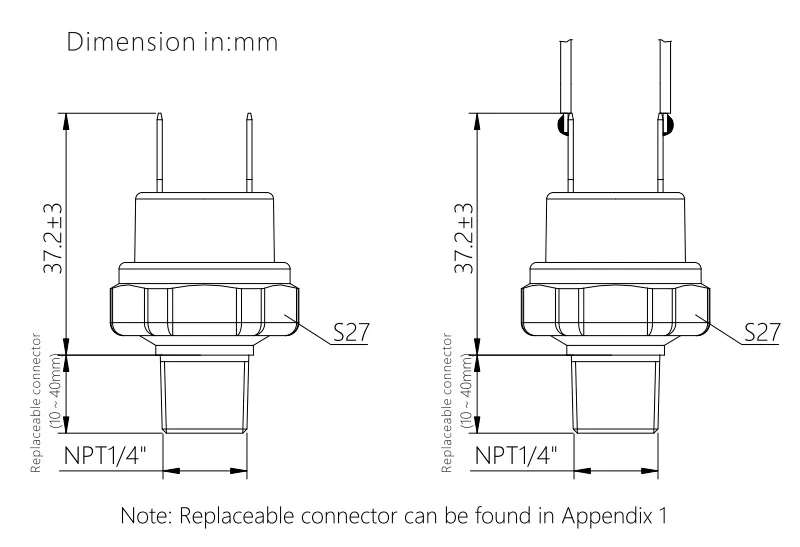

ディメンション

ドキュメント & 図面

パラメーター

モデル	LF08D
圧力設定範囲 (ゲージ圧力)	0.02MPa ~ 2.0MPa; 1.0MPa以下の低圧; 1.0MPaを超える高圧
操作圧力/公差/ 耐える圧力 (ゲージ圧力)	操作圧力値		公差		最大圧力に耐える
	0.02 ≤<0.6MPa		± 0.03MPa		1.5MPa
	0.6 ≤<1.0MPa		± 0.03MPa		2.0MPa
	1.0 ≤<2.0MPa		± 0.05MPa		3.0MPa
バースト圧力 (ゲージ圧力)	5MPa × 1分、損傷なし、漏れ
操作温度	周囲温度			中温度
	低圧: -40 ℃ 〜65 ℃	高圧: -40 ℃ 〜80 ℃		低圧: -40 ℃ 〜80 ℃		高圧: -40 ℃ 〜100 ℃
電気パラメータ	24 ~ 250VAC/0.02 ~ 15A; 8 ~ 36VDC/0.02 ~ 15A(UL)
	120VAC/15A; 250VAC/15A(CE)
	注: 電気寿命を確保するために差圧バージョンがない場合、最大電流は0.5Aです
中	空気、水
サービスライフ	メカニカルライフ: 100,000			電気寿命: 30,000(UL、CE)
IPレベル	Ip67
認証	CE、UL

変換: 1bar = 14.5psi 1MPa = 10bar

メディア	空気、水、モーターlils
圧力範囲	60 ~ 250PSI
プルーフ圧力	20 ~ 50PSI
公差	± 5PSI
プルーフ圧力	± 5PSI
バースト圧力	800psi
動作温度範囲	-20 ~ 65 ℃
スイッチタイプ	SPST(NC)
電気評価	220VAC、15FLA
ベース素材	Q235環境保護亜鉛メッキ
耐久性	100000
接続	Hte選択テーブルを参照してください (カスタマイズ可能)
