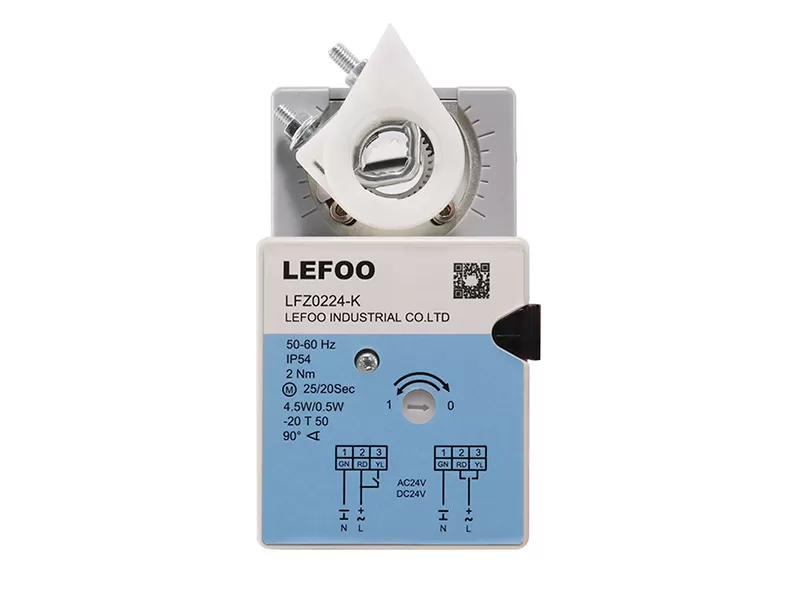

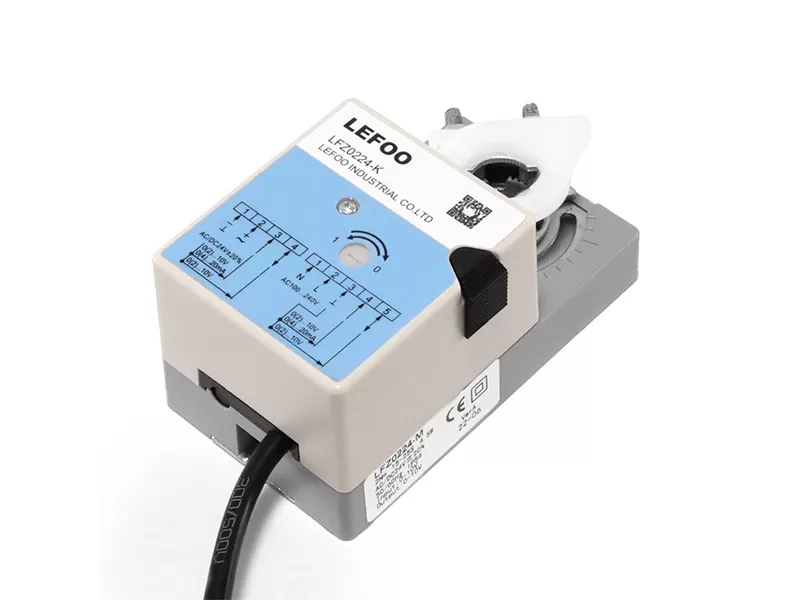

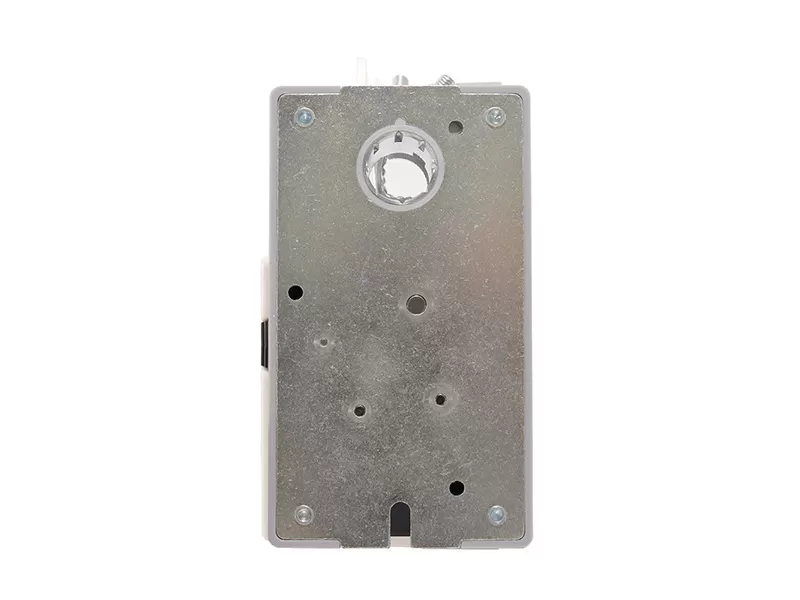

LFZ標準ロータリーアクチュエータ

電気パラメータ

定格電圧

AC24V 50/60Hz DC24V/AC10...240V 50/60Hz

定格電圧範囲

AC/DC19.2…28.8V/AC85...265V

パワー消費

動作状態4.5w、スタンバイ状態0.5W

ワイヤー仕様

0.5mm ²

タームナル仕様

Max2mm ²

関数パラメーター

トルク

2Nm

4Nm

6Nm

8Nm

16Nm

24Nm

32NM

適切な空気ドアのサイズ

0.3m ²

0.5m ²

0.8m ²

1.2m ²

2.5m ²

3.7m ²

5.2m ²

回転方向

DIPスイッチによって選ぶことができます

マニュアル調整

ギアセット解除ボタンを押した後、アクチュエータを手動で調整できます

公称/最大コーナー

90 °/95 °

騒音レベル

46dBA (1メートル以内)

位置表示

位置インジケータによって提供される回転角度

仕事環境

電気グレード

II (安全低電圧) ll (二重絶縁)

保護グレード

IP54

働くervironmentの温度

-20 ℃ ~ + 50 ℃

ストレージ周囲温度

-20 ℃ ~ + 50 ℃

温度テスト

95% RH、非凝縮/EN 60730-1

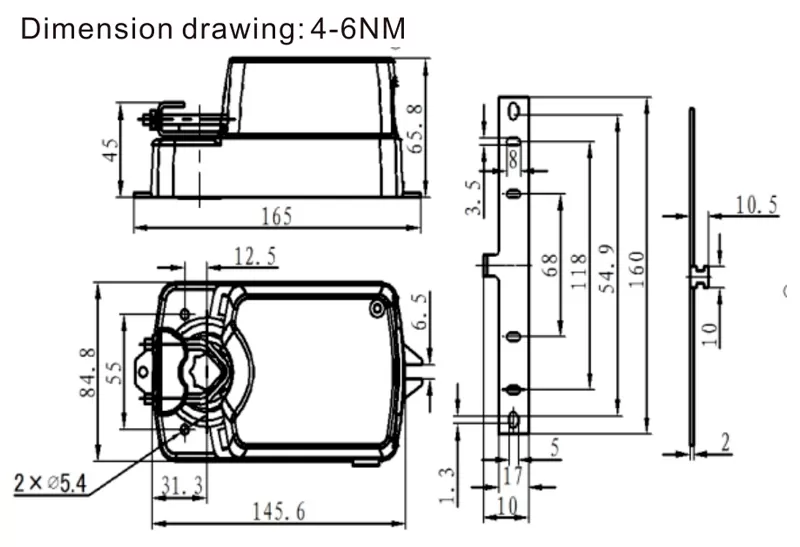

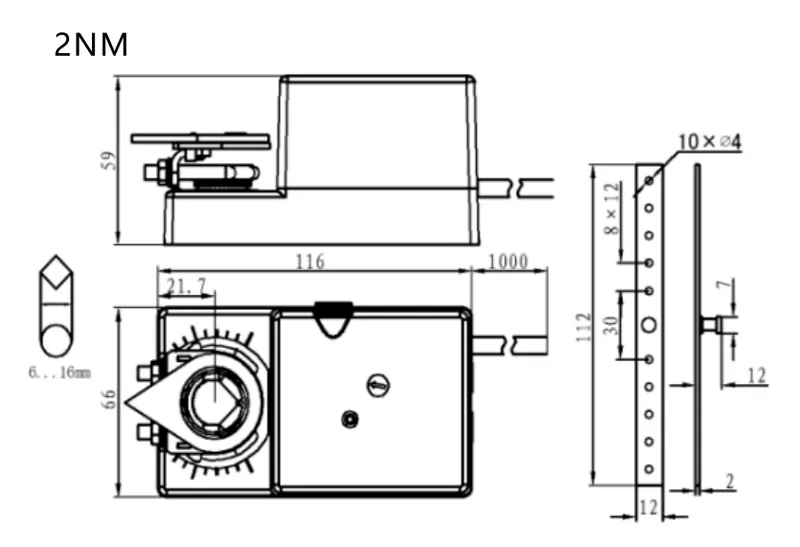

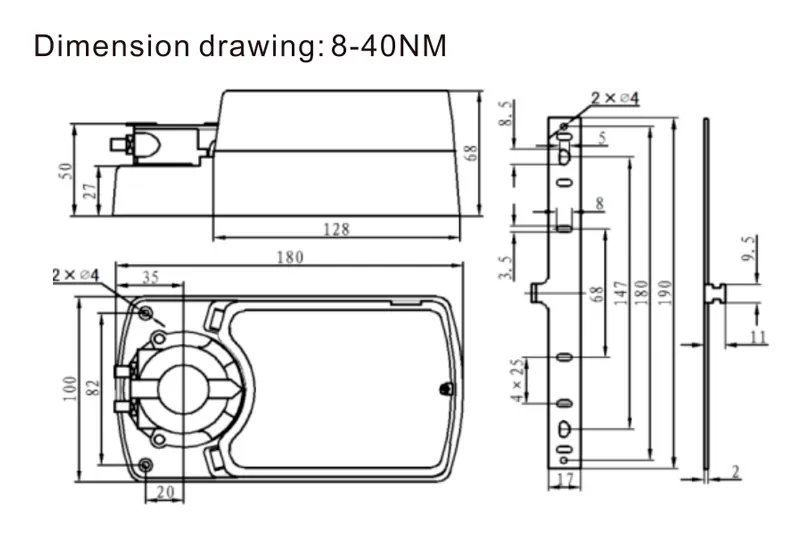

ディメンション図面

L × W × H/mm

詳細は次元の描画を参照してください

最小シャフトの長さ

> 50mm

重量

<1.3Kg

LFZ0224/230-K/KF

2N

24V/230V

20-25S

ON-OFFコントロール

1セットの补助スイッチ

LFZ0224/230-M/MF

2N

24V/230V

20-25S

0(2)~ 10V/0(4)~ 20mA

1セットの补助スイッチ

LFZ0424/230-K/KF

4N

24V/230V

25-30S

ON-OFFコントロール

補助スイッチのTwosets

LFZ0424/230-M/MF

4N

24V/230V

25-305

0(2)~ 10V/0(4)~ 20mA

補助スイッチのTwosets

LFZ0624/230-K/KF

6N

24V/230V

25-30S

ON-OFFコントロール

補助スイッチのTwosets

LFZ0624/230-M/MF

6N

24V/230V

25-30S

0(2)~ 10V/0(4)~ 20mA

補助スイッチのTwosets

LFZ0824/230-K/KF

8N

24V/230V

30-45S

ON-OFFコントロール

補助スイッチのTwosets

LFZ0824/230-M/MF

8N

24V/230V

30-45S

0(2)~ 10V/0(4)~ 20mA

補助スイッチのTwosets

LFZ1624/230-K/KF

16N

24V/230V

30-45S

ON-OFFコントロール

補助スイッチのTwosets

LFZ1624/230-M/MF

16N

24V/230V

30-45S

0(2)~ 10V/0(4)~ 20mA

補助スイッチのTwosets

LFZ2424/230-K/KF

24N

24V/230V

120-160S

ON-OFFコントロール

補助スイッチのTwosets

LFZ2424/230-M/MF

24N

24V/230V

120-1605

0(2)~ 10V/0(4)~ 20mA

補助スイッチのTwosets

LFZ3224/230-K/KF

32N

24V/230V

160-200S

ON-OFFコントロール

補助スイッチのTwosets

LFZ3224/230-M/MF

32N

24V/230V

160-200S

0(2)~ 10V/0(4)~ 20mA

2セットの補助スイッチ

LFZ4024/230-K/KF

40N

24V/230V

200-220S

ON-OFFコントロール

補助スイッチのTwosets

LFZ4024/230-M/MF

40N

24V/230V

200-220S

0(2)~ 10V/0(4)~ 20mA

補助スイッチのTwosets
