LFT3100温度および圧力統合送信機は、高度なピエゾ抵抗圧力センサーとPT-100温度センサーを採用しており、特別な信号調整回路を介して標準の出力信号に変換されます。 それは高度な温度デジタル補償、広い動作温度範囲および完全な出力信号の利点を有する。 それは粗野な食品および水処理システムの圧力および温度のモニタリングのために适しています。
高精度で高過負荷容量のオイル状拡散シリコンコアを採用。
温度と圧力のデュアル出力、コンパクトな構造、設置スペースを節約。
サポートModbus-485通信プロトコル (インテリジェントタイプ)。
温度に敏感な要素と圧力に敏感な要素は全体としてパッケージ化され、それは媒体の温度に近い。
測定範囲 | 0 ~ 10kPa .. 70MPa | ||
温度範囲 | -20 ~ 100 ℃(PT-100) | ||
過負荷圧力 | 評価される圧力の1.5回 | ||
精度 ① | 圧力: ± 0.5% F.S温度: ± 2% F.S | ||
安定性 | <0.5% F.S/年 | ||
働く温度 | -20 ~ 85 ℃ | ||
ストレージ温度 | -40 ~ 100 ℃ | ||
測定された媒体 | 304または316Lステンレス钢、フッ素ゴムまたはニトリルゴムに対応するガスまたは液体 | ||
電気性能 | 2-有線 | 3-有線 | 4-有線 |
出力信号 | 4 ~ 20mA | 0.5 ~ 4.5V | RS-485 |
電源 | 10 ~ 30VDC | 4.75 ~ 5.25VDC | 10 ~ 30VDC |

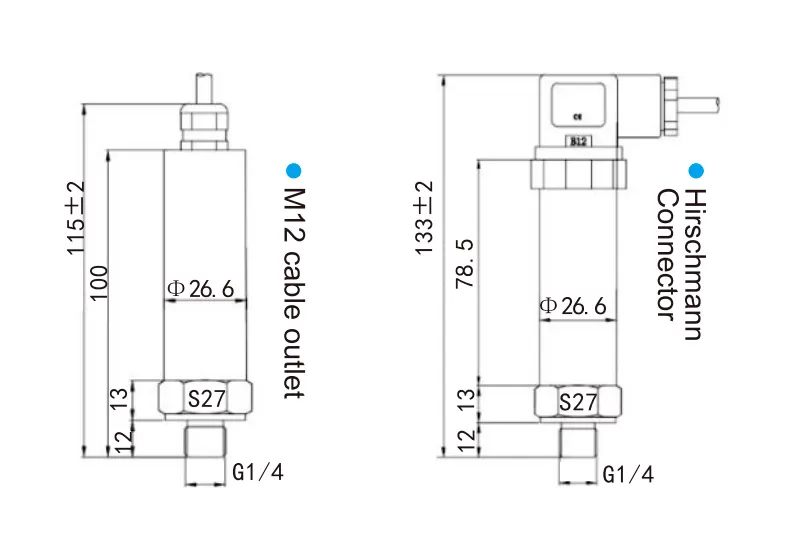

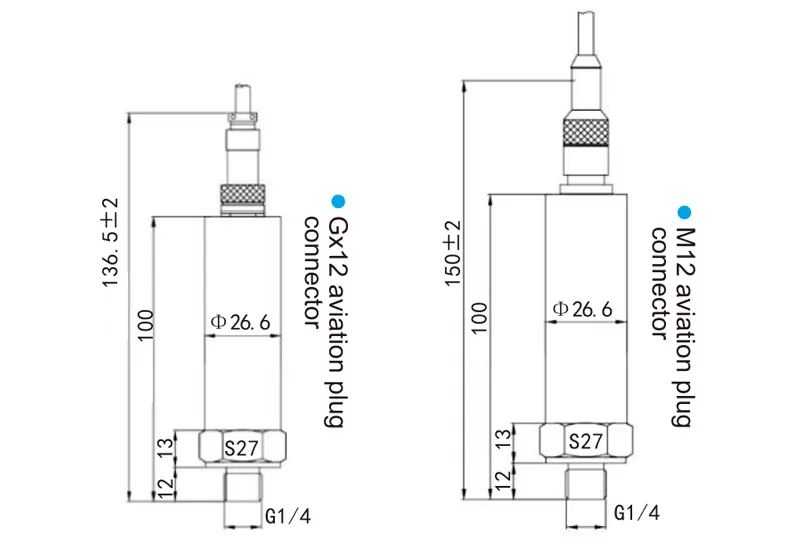

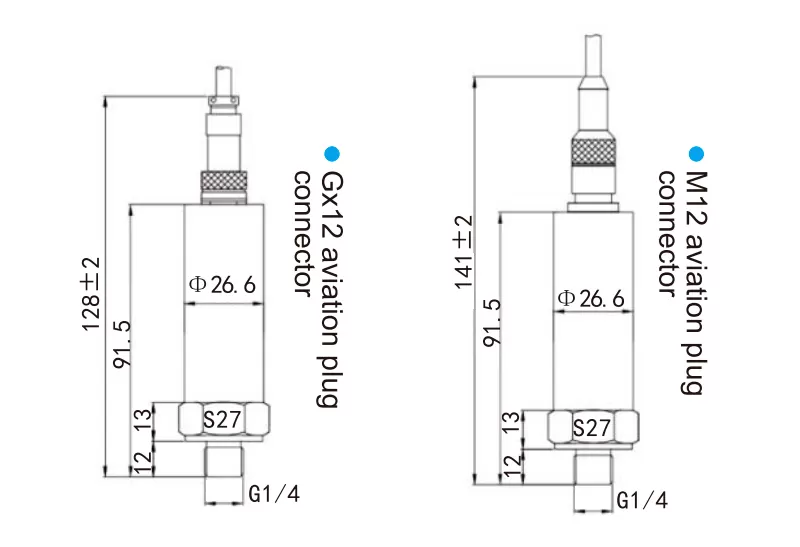

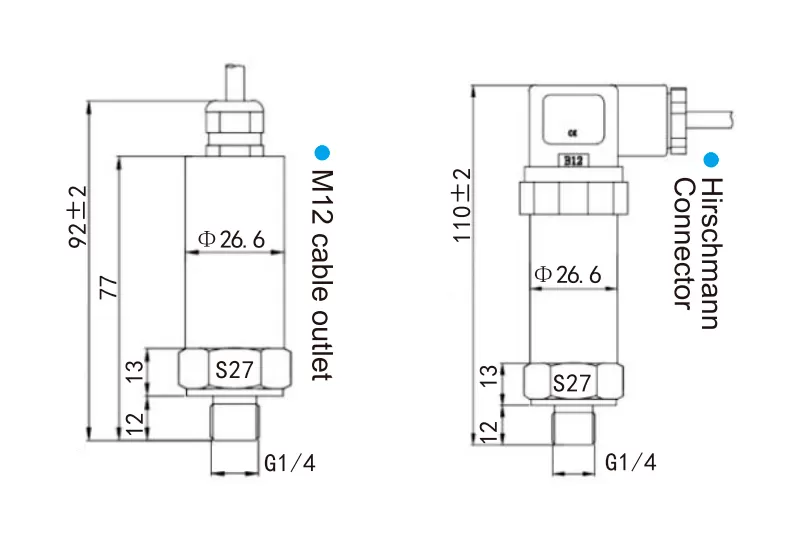

電気接続 | DIN43650A (大きいhirschmann) 、M12防水コンセント、 GX12航空コネクタ (3コア/4コア) 、M12 4コア航空コネクタ | ||
エンクロージャー保護 | IP54、IP65 | ||
圧力接続 | G1/4、M12 * 1、M10 * 1、NPT1/4、G1/2、M20 * 1.5など。 | ||
圧力フォーム | ゲージ圧力G/絶対圧力A | ||
認証 | 安全防爆タイプE、RoHS、EU電気安全基準CE | ||
① 直線性、再現性、ヒステリシスの合計精度で25 ℃ で測定。
