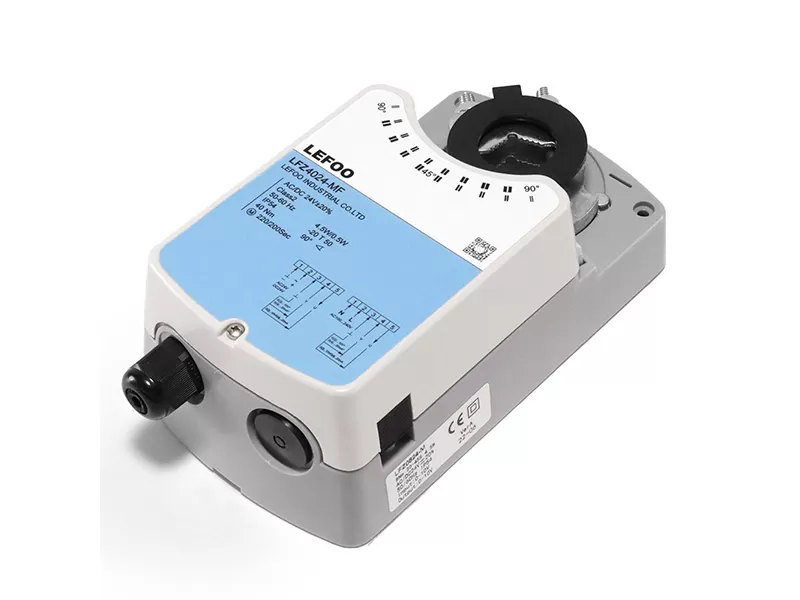

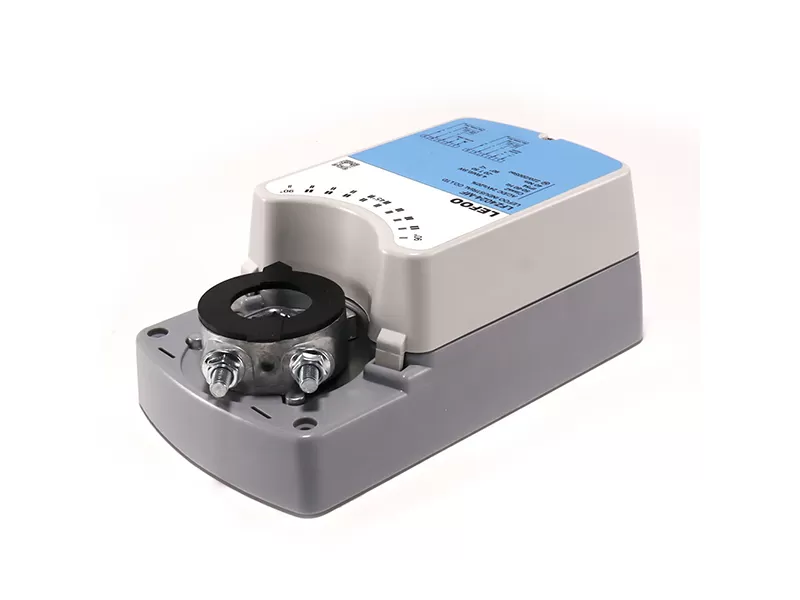

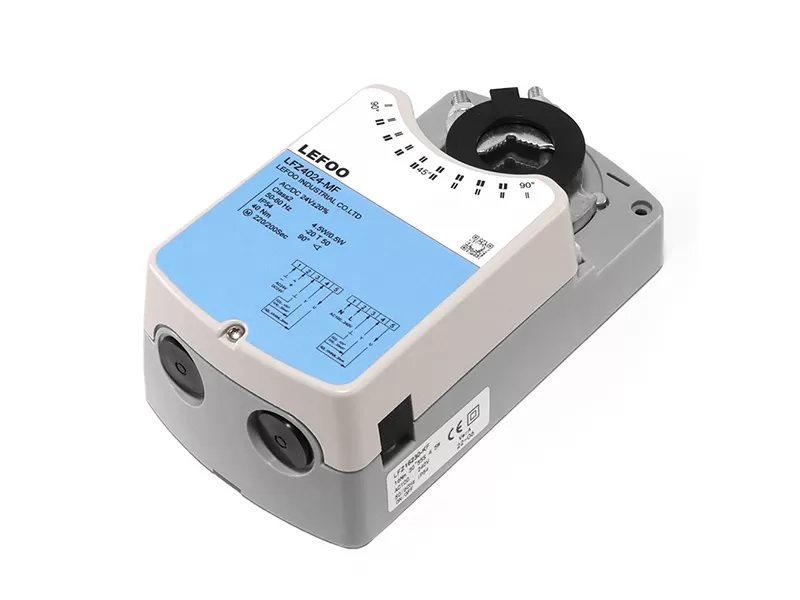

LFZ-Q高速実行ロータリーアクチュエータ

電気パラメータ

定格電圧

AC24V 50/60Hz DC24V/AC100...240V 50/60Hz

定格電圧範囲

AC/DC 19...28.8V/AC85V...AC265V

パワー消費量

実行ステータス4.5W、スタンバイステータス0.5W

ケーブルサイズ

0.5mm ²

ターミナルサイズ

Max2mm ²

関数パラメーター

トルク

5Nm

8Nm

16Nm

40Nm

48Nm

適切なダンパーサイズ

0.5m ²

1.2m ²

2.5m ²

1.2m²

4.2m ²

回転方向

DIPスイッチによって選ぶことができます

マニュアル調整

ギアセット解除ボタンを押した後、アクチュエータを手動で調整できます

ノミナ/マキシマムカマー

90 °/95 °

騒音レベル

46dBA (1メートル以内)

位置表示

位置インジケータによって提供される回転角度

仕事環境

電気グレード

① (SELV) II (二重絶縁体)

保護の程度

Ip54

働く温度

-20 ℃ ~ + 50 ℃

保管温度

-30 ℃ ~ + 80 ℃

温度テスト

95% RH、凝縮なし/EN 60730-1

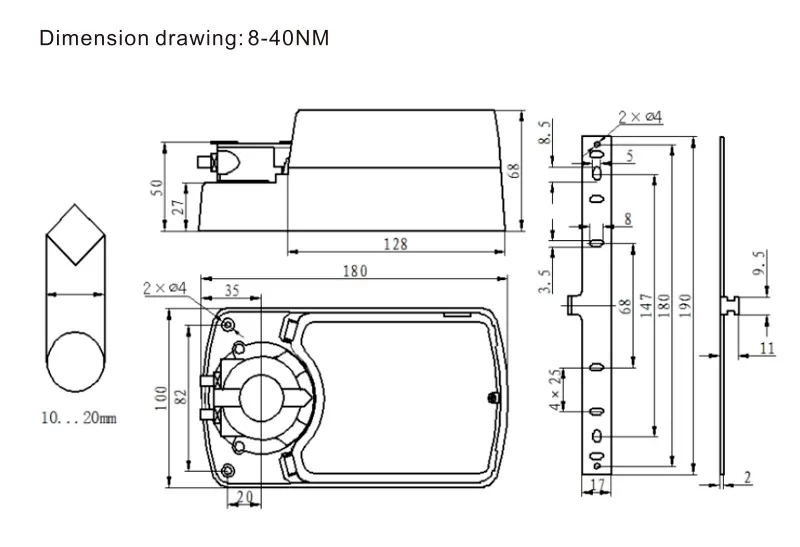

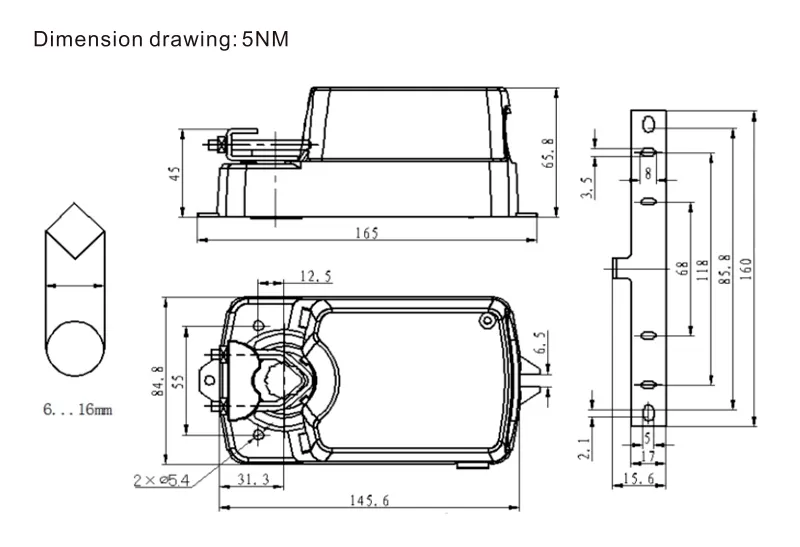

ディメンション図面

L × W × H/mm

次元の詳細を見る

最小シャフトの長さ

> 50mm

重量

<1.3Kg

LFZ-Q0524/230-K/KF

5N

24V/230V

3.5S

オンオフ制御

2セットの補助スイッチ

LFZ-Q0524/230-M/MF

5N

24V/230V

3.5S

0(2)~ 10V/0(4)~ 20mA

2セットの補助スイッチ

LFZ-Q0824/230-K/KF

8N

24V/230V

8S

オンオフ制御

2セットの補助スイッチ

LFZ-Q0824/230-M/MF

8N

24V/230V

85

0(2)~ 10V/0(4)~ 20mA

2セットの補助スイッチ

LFZ-Q1624/230-K/KF

16N

24V/230V

16S

オンオフ制御

2セットの補助スイッチ

LFZ-Q1624/230-M/MF

16N

24V/230V

16S

0(2)~ 10V/0(4)~ 20mA

2セットの補助スイッチ

LFZ-Q2424/230-K/KF

24N

24V/230V

<30S

オンオフ制御

2セットの補助スイッチ

LFZ-Q2424/230-M/MF

24N

24V/230V

<30S

0(2)~ 10V/0(4)~ 20mA

2セットの補助スイッチ

LFZ-Q4024/230-K/KF

40N

24V/230V

<30S

オンオフ制御

2セットの補助スイッチ

LFZ-Q4024/230-M/MF

40N

24V/230V

<30S

0(2)~ 10V/0(4)~ 20mA

2セットの補助スイッチ
