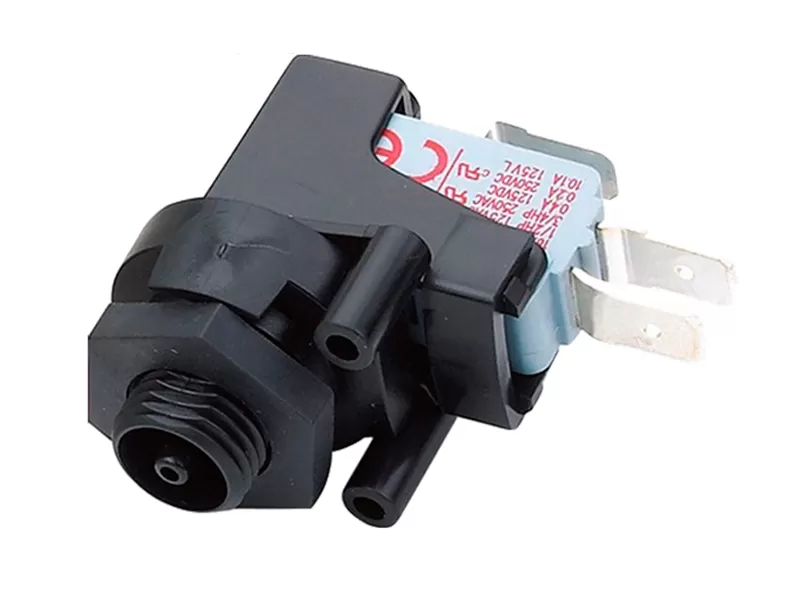

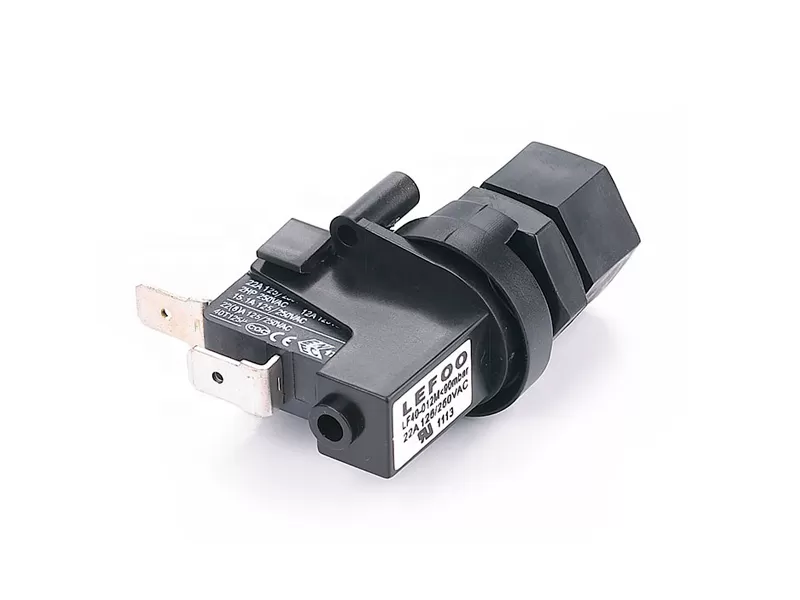

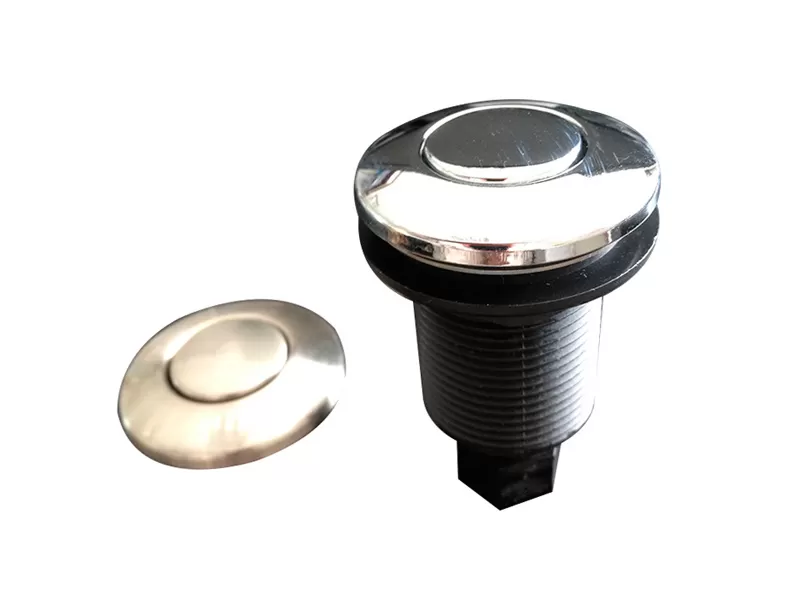

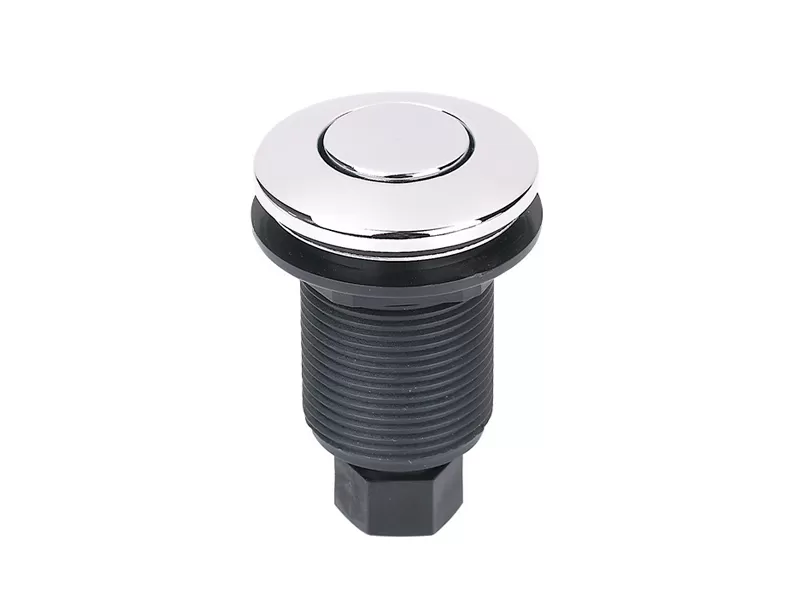

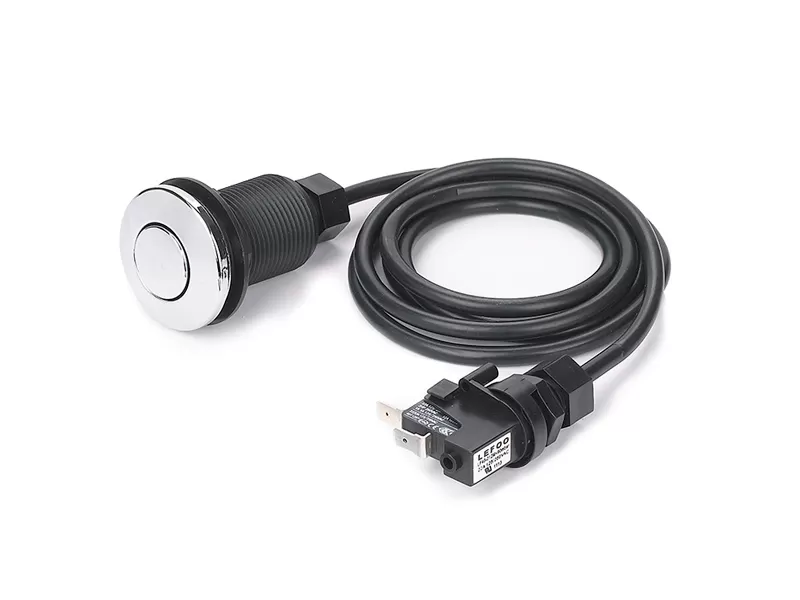

LF40-01には、より高い電流容量のためのスナップアクションスイッチング、SPDTコンタクトフォーム、およびスイッチデッドバンドが付属しています。 食品廃棄物処分場、プールやスパ用ポンプ、ホットタブ、衛生設備、医療機器などに広く使用されているリモートコントロール目的の空気ボタンと一緒に使用できます。リモコンとして使用されるLF40-01には、モーメンタリーアクションとオルタネイトアクションの2つのアクションがあります。
| モデル | LF40-01 |
| メディア | 非危険なガスまたは液体 |
| 操作圧力範囲 | Momentar y actionのための0.25 ~ 15psi; 代替アクションのための1.0 ~ 1.8psi |
| プルーフ圧力 | 50psi |
| 動作温度範囲 | -10 ℃ から85 ℃ |
| 連絡先の配置 | SPSTまたはSPDT |
| 電気的評価 | 0.1A、125/250VAC; 15A、125/250VAC 3A、125/250VAC; 16A、125/250VAC 5A、125/250VAC; 21A、125/250VAC |
| ターミナル | 6.3または4.8mmオスQ.C |
| 接続 | チューブ接続用インレット4.0mm (オプションの1/8 "NPTまたは他の継手が利用可能) |
変換: 1kgf/cm ² = 14.2psi 1psi = 68.95mbar
| 番号 | 接続タイプ | ボディカラー | 電気的評価 | ターミナル |
| 1 | 4mm ODチューブサイドエントリー | ホワイト | 0.1A、125/250VAC | 0.25インチブレード |
| 2 | 4mm ODチューブNPT1/4接続ボトムエントリー | ブラック | 3A、125/250VAC | 0.187インチブレード |
| 3 | 1/8NPTボトムエントリー | 5A、125/250VAC | PCB | |
| 4 | 1/8NPT 4mm ODメタルチューブ | 15A、125/250VAC | ||
| 5 | 16A、125/250VAC | |||
| 6 | 21A、125/250VAC |
