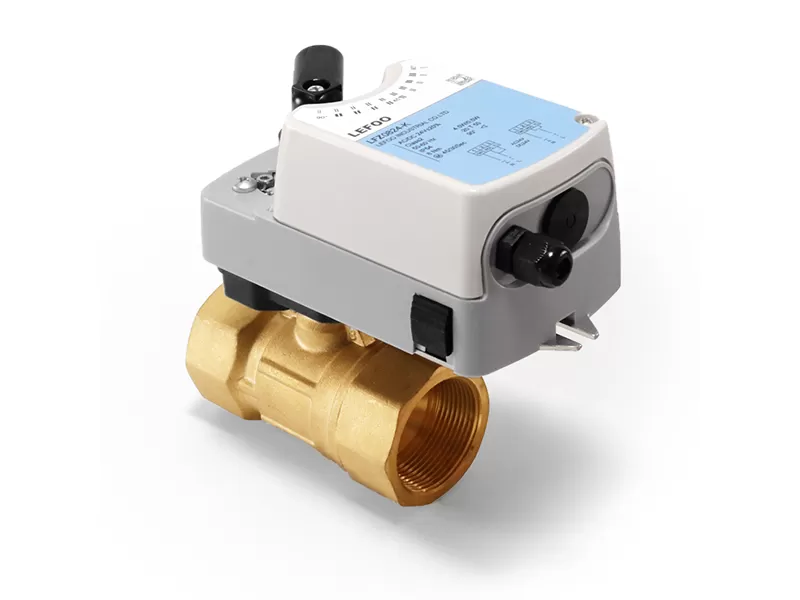

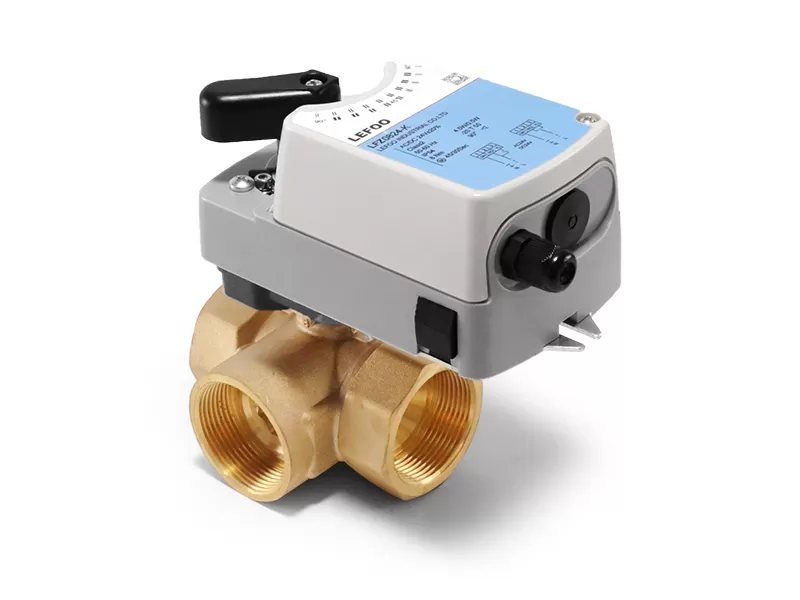

HVACおよび水システムでは、ボールバルブが自動制御バルブとして使用されます。 Ltは調整可能なfow比、高い信頼性と長い耐用年数を持っています。 Ltはグラファイトを使用してバルブ本体のシールリングとダブルEPDMバルブステムのシールリングを強化します。 Ltは内部にバルブ分布butterfyを統合しており、逆圧力差を恐れていません。 Ltに等しいパーセンテージのfowの特徴があります。 その高いターンオフ圧力は1.4MPaである。 評価される働き圧力はPN20です。 最大作動圧力差は0.35Mpaです。ltには手動アクチュエータの短絡プッシュボタンがあります。 働く温度は-5から121 ℃ です。 Ltは、セントラルエアコン、温水および冷水供給システム、蒸気加湿などに適しています。
一般 | 値 | 一般 | 値 |
直径の範囲 | DN15-DN150 | 回転角度 | 0-90 ° |
接続モード | DNI5-DNS50 (女性ヘッドconmetion) DN65-DN150 (fanged connetion) | インストール位置 | 垂直インストール |
中 | 温水と冷水、不饱和蒸気、50% エタノール水など | フロー特性 | 等しい割合 |
中温レンジ | -5 ℃-120 ℃ | ベールボディのベアリング圧力 | 1.6Mpaのflang 2.0Mpaねじ |
バルブの调整可能な比率 | > 100 | バルブ本体の材料 | 鍛造真鍮 (糸) ノドゥラ鋳鉄 (フランジ) |
漏れラット | 工場からの漏出無し | バルブコア素材 | 304ステンレス钢 |
Max. allowable圧力差 | 0.35Mpa | バルブステム素材 | 304ステンレス钢 |
圧力差をマックスカット | 1.4Mpa | シーリングリング | EPDM |
モデル | 直径 | 双方向の流れ | 電源 | 制御信号 | Fの補助スイッチ | ブラケット | アクチュエータ | ||
双方向 | スリーウェイ | ||||||||
LFZ-DQ 15-V | LFZ-DQ 15-Y | DN 15 | 4.0 | AC/DC24V/230V | スイッチ/調整 | 1つ | セット | 高プラットフォームボールバルブブラケットパッキング付き/短いボールバルブブラケット | 4NM付きアクチュエータ |
LFZ-DQ 20-V | LFZ-DQ 20-Y | DN 20 | 4.0 | AC/DC24V/230V | スイッチ/調整 | 1つ | セット | 高いプラットフォームのボールバルブブラケットパッキング付き/短いボールバルブブラケット | 4NM付きアクチュエータ |
LFZ-DQ 25-V | LFZ-DQ 25-Y | DN 25 | 10.0 | AC/DC24V/230V | スイッチ/調整 | 2つ | セット | 高プラットフォームボールバルブブラケットパッキング付き/短いボールバルブブラケット | 6NM付きアクチュエータ |
LFZ-DQ 32-V | LFZ-DQ32-Y | DN 32 | 16.0 | AC/DC24V/230V | スイッチ/調整 | 2つ | セット | 高platfomボールalveブラケットパッキング付き/ショートボールバルブブラケットパッキング付き | 6NM付きアクチュエータ |
LFZ-DQ 40-V | LFZ-DQ 40-Y | DN 40 | 25.0 | AC/DC24V/230V | スイッチ/調整 | 2つ | セット | 梱包付き高プラットフォームバルバルバルブブラケット7短いボールバルバルブブラケット | 6NM付きアクチュエータ |
LFZ-DQ50-V | LFZ-DQ50-Y | DN 50 | 40.0 | AC/DC24V/230V | スイッチ/調整 | 2つ | セット | 高いプラットフォームのボールバルブブラケットパッキング付き/短いボールバルブブラケット | 6NM付きアクチュエータ |
LFZ-DQ 65-V | / | DN 65 | 63.0 | AC/DC24V/230V | スイッチ/調整 | 2つ | セット | パッキングが付いている高いプラットホームのボール弁ブラケット | 16NM付きアクチュエータ |
LFZ-DQ 80-V | / | DN 80 | 100.0 | AC/DC24V/230V | スイッチ/調整 | 2つ | セット | パッキングが付いている高いプラットホームのボール弁ブラケット | 16NM付きアクチュエータ |
LFZ-DQ100-V | / | DN 100 | 160.0 | AC/DC24V/230V | スイッチ/調整 | 2つ | セット | 包装が付いているボール弁ブラケット | 24NM付きアクチュエータ |
LFZ-DQ 125-V | / | DN 125 | 250.0 | AC/DC24V/230V | スイッチ/調整 | 2つ | セット | 包装が付いているボール弁ブラケット | 24NM付きアクチュエータ |
LFZ-DQ 150-V | / | DN150 | 400.0 | AC/DC24V/230V | スイッチ/調整 | 2つ | セット | 包装が付いているボール弁ブラケット | 32NM付きアクチュエータ |
モデル | G | H(mm) | H1(mm) | L(mm) | モデル | フランジ インデックス作成 サークル | L(mm) | D(mm) | H(mm) | N-d |
DN 15 | G1/2 | 184 | 37.5 | 60 | DN 65 | 145 | 97 | 105 | 136 | 4-18 |
DN 20 | G3/4 | 184 | 44 | 73 | DN 80 | 160 | 108 | 120 | 140 | 8-18 |
DN 25 | G1 | 189 | 47 | 89 | DN 100 | 175 | 120 | 145 | 104 | 8-18 |
DN 32 | G1-1/4 | 199 | 52.5 | 102.5 | DN 125 | 200 | 145 | 175 | 115 | 8-18 |
DN 40 | G1-12 | 208 | 57 | 113 | DN 150 | 230 | 165 | 205 | 138 | 8-18 |
DN 50 | G2 | 219 | 62 | 127.5 | ||||||
