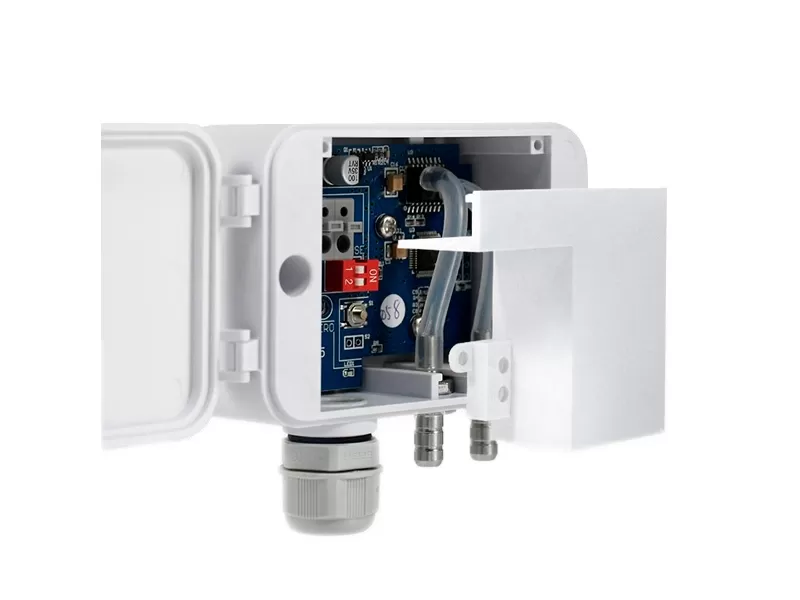

LFM108差圧トランスミッタは、差圧またはゲージ圧を検出し、この差圧を比例信号出力に変換するために使用されます。 それは0 ~ 5/10VDC、4 ~ 20mAまたはRS485デジタル信号を出力できます。 この製品は、建物の加圧と空気の流れの制御に必要な正確な圧力と流れを測定するために、建物のエネルギー管理システムで使用されます。 暖房、換気および空調 (HVAC) 、エネルギー管理システム、VAVおよびファン制御、環境汚染制御、静的配管およびクリーンルーム圧力、ヒュームフード制御にも適しています。オーブン加圧と炉の换気制御。
高精度MEMSセンサー、広い温度補償、敏感な圧力応答を採用。
ゼロキャリブレーションボタンを設定して、インストール時間を節約し、後でメンテナンスを容易にします。
強い安定性および長い耐用年数。
容易な取付けのためのコンパクトなサイズ。
テスト媒体 | 空気または中性ガス | |||
圧力範囲 | ± 100Pa、 ± 1000Pa、 ± 10000Pa | |||
過負荷圧力 | 最大15倍の定格圧力 | |||
精度 | ± 1% F.S | |||
安定性 | 典型的な値: 0.1% F.S最大値: 0.2% F.S | |||
働く温度 | -20 ° ℃ ~ 70 ℃ | |||
補償時間 | -10 ℃ ~ 60 ℃ | |||
ストレージ温度 | -40 ℃ ~ 70 ℃ | |||
応答時間 | 0.5s/1.0s/2s/4s | |||
保護グレード | IP54 | |||
圧力インタフェース | 金属のとげのあるインターフェイス、 Ø 6.2mm | |||
電気接続 | 2-有線 | 3-有線 | 4-有線 | 5-有線 |
出力信号 | 4-20mA | 0-5V 0-10V | RS485 | 0-10VDC RS485 |
電源 | 10-30VDC | 16-30VDC | 12-30VDC | 16-30VDC |
パワー消費量 | ≤ 1.5W | |||
シェル素材 | UL94-VO/PCおよびABS工業用プラスチック | |||
通信 | RS-485標準インターフェース、Modbus RTUプロトコル | |||
証明書 | RoHS認証、CE認証 | |||
電磁互換性 | EN61326-1 | |||
重量 | 140g | |||
