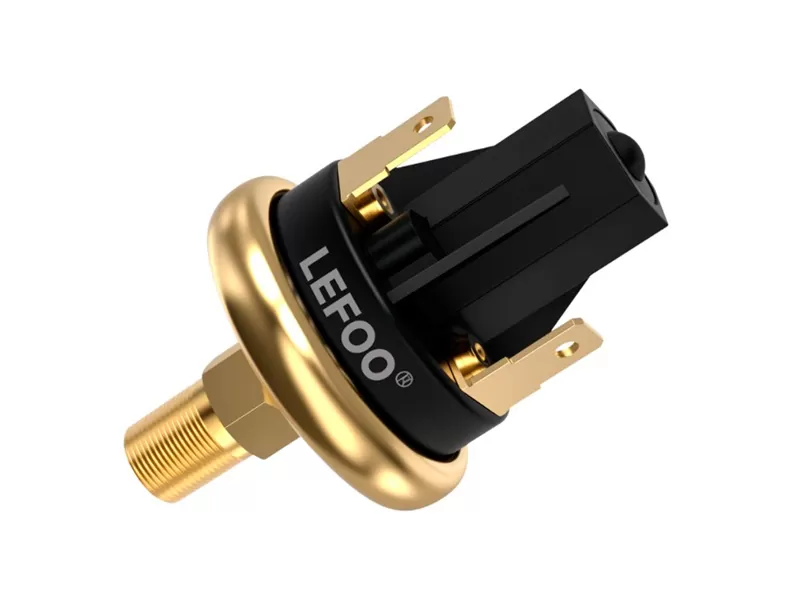

LF20圧力スイッチは、拡張デューティアプリケーションに耐えるように特別に設計されています。 このスイッチは工場セットですが、フィールド調整が可能です。 さまざまな流体との互換性のためにさまざまなダイアフラムを備えており、接続時にタイトなシールを形成するMetri-Packコネクタなどのさまざまな端子を備えています。 プールやスパ、滑り止めブレーキシステム、ウォーターポンプシステム、歯科用エアコンプレッサー、重機、オフロード機器、その他の圧力制御システムに広く使用できます。
モデルLF20 | |
メディア | 空気、水、モーターオイル、トランスミッションオイルジェット燃料、その他の同様のハイドロカーボンメディア |
圧力セットポイント | 0.5から150psiに工場セット |
マックス操作圧力 | 150psi 0.5-24psiセットポイント範囲、25-150psiセットポイント範囲で250psi |
プルーフ圧力 | 500psi |
バースト圧力 | 0.5-24psiセットポイント範囲に対して750psi、25-150psiセットポイント範囲に対して1250psi |
Opeatingの温度範囲 | -40 ℃ から120 ℃ |
スイッチタイプ | 直接アクション、ブレード接触 |
電気評価 | 抵抗: 15AMP-6VDC、8AMP-12VDC、4AMP-24VDC 誘導: 1AMP-120VAC、0.5AMP-240VAC |
連絡先の配置 | SPST-N.O、N.C 1cicuit調整可能なdualcicuit、または2回路調整可能なデュアル回路。 また、N.O/N.O。dualcircuitとN.C/N.C。デュアル回路も利用できます |
ターミナル | #8-32ネジ、1/4 "ブレード |
接続 | 1/8-27NPTオス |
素材 | 連絡先: 銀合金、金メッキ; ベース: 真ちゅう; カバー: ガラス強化ポリエステル; ダイヤフラム: ポリイミドフィルム |
オプション | メッキ鋼、プラスチックまたはステンレス鋼ベース; 様々なベースコネクタthreadsizse; ワイヤーリード (鉢植え & 密封); テフロンまたはEPDMダイヤフラム |
