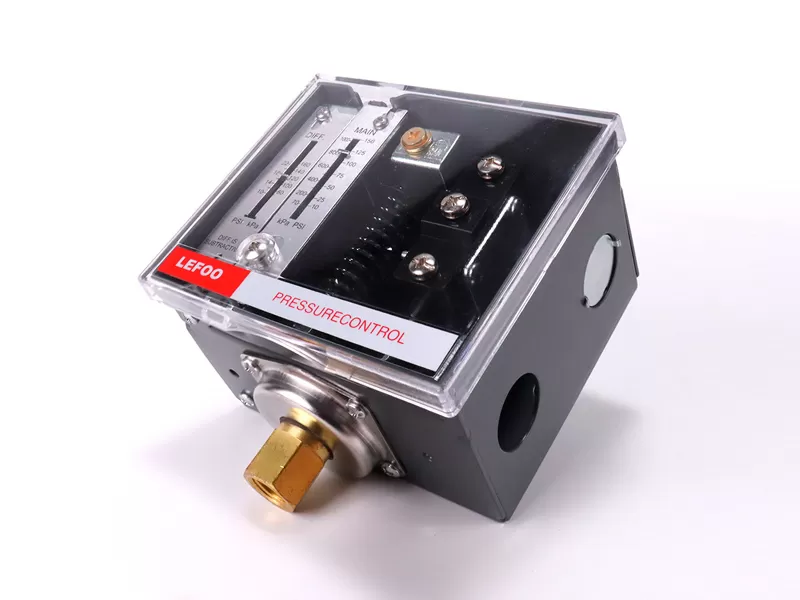

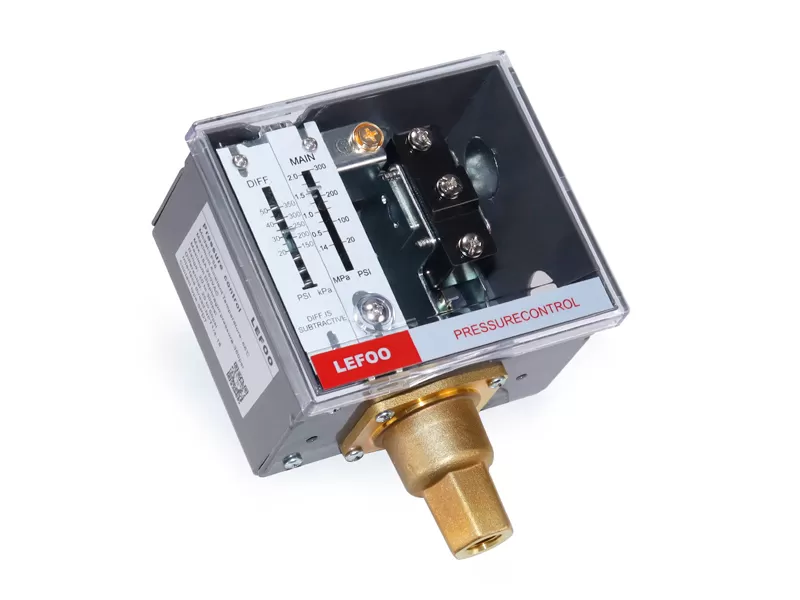

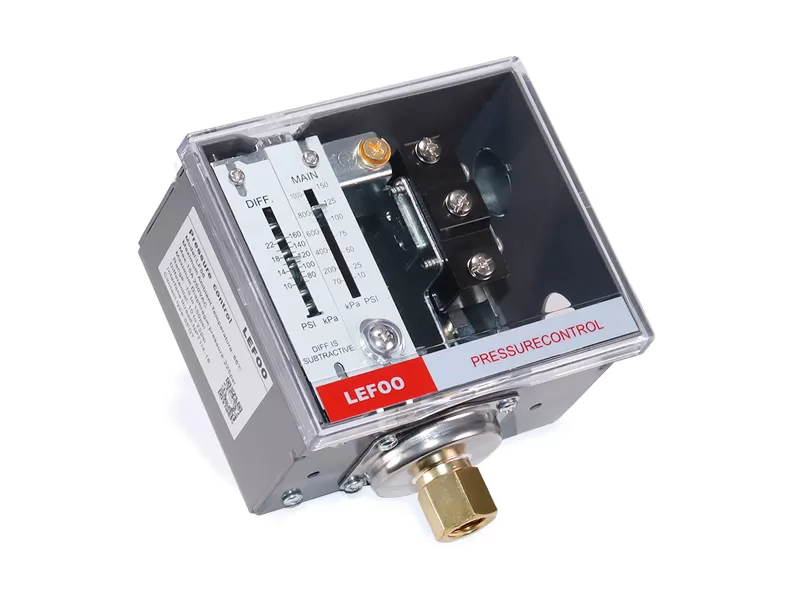

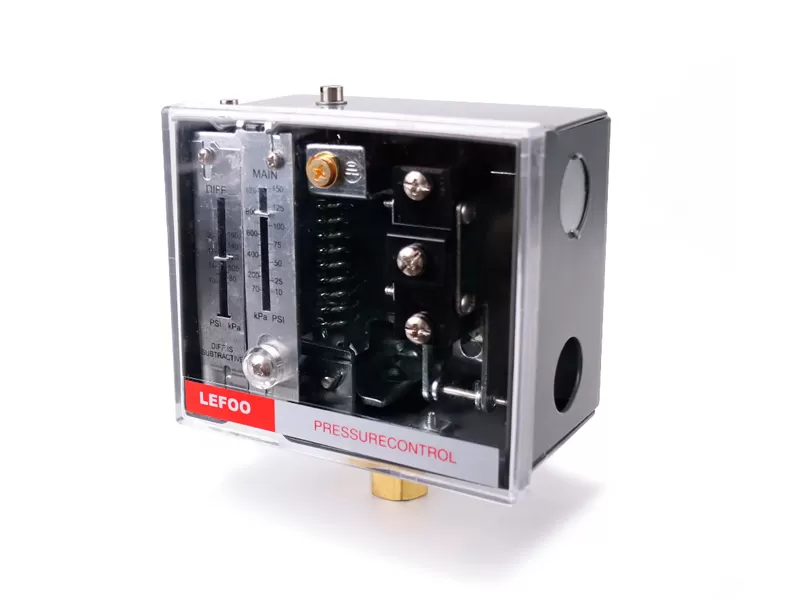

LF56シリーズ圧力スイッチは、主にシステムを調整するボイラーまたは給水塔の圧力を制御するために使用されます。 システムの圧力が設定点を超えると、スイッチは保護のために回路を遮断します。 SPDTコンタクト配置により、LF56スイッチは圧力変化を検出し、それに応じて内部ステータスをシフトして、圧力制御に使用できる外部回路のオン/オフを制御できます。非危険な液体、ガスおよび蒸気の限界および警報。
モデル | LF56 |
連絡先の配置 | SPDT |
働くメディア | オイル、水、空気、蒸気、液体および他の非腐食性媒体、塩素含有液体のための标准モデルは利用できません |
周囲温度 | -29 ℃ ~ 66 ℃ |
メディア温度 | -40 ℃ 〜180 ℃ 非凍結状態 |
圧力ダイヤフラム | ステンレス钢 |
熱材料 | 真鍮 |
接続 | NPT1/4、G1/4、R1/4 |
電気的評価 | FLA 5.1A/240VAC、8.0A/120VAC; LRA: 30.6A/240VAC、48.0A/120VAC |
モデル番号 | 営業範囲 | 減算ディファレンシャル | 最大ダイヤフラム圧力 | |||
KPa | Psi | KPa | Psi | KPa | Psi | |
LF5615 | 15-100 | 2-15 | 15-40 | 2-6 | 170 | 25 |
LF5650 | 35-350 | 5-50 | 40-100 | 6-14 | 590 | 85 |
LF56150 | 70-1035 | 10-150 | 70-150 | 10-22 | 1550 | 225 |
LF56300 | 140-2070 | 20-300 | 140-345 | 20-50 | 2410 | 350 |
