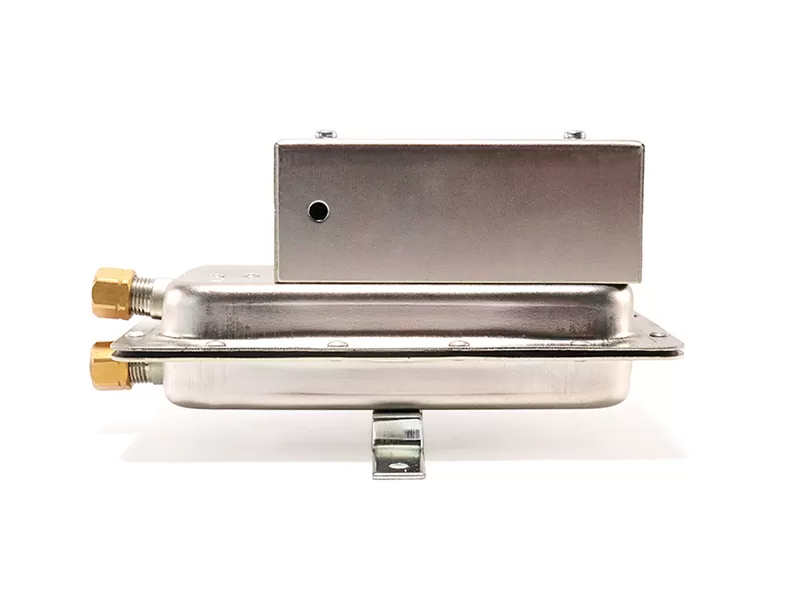

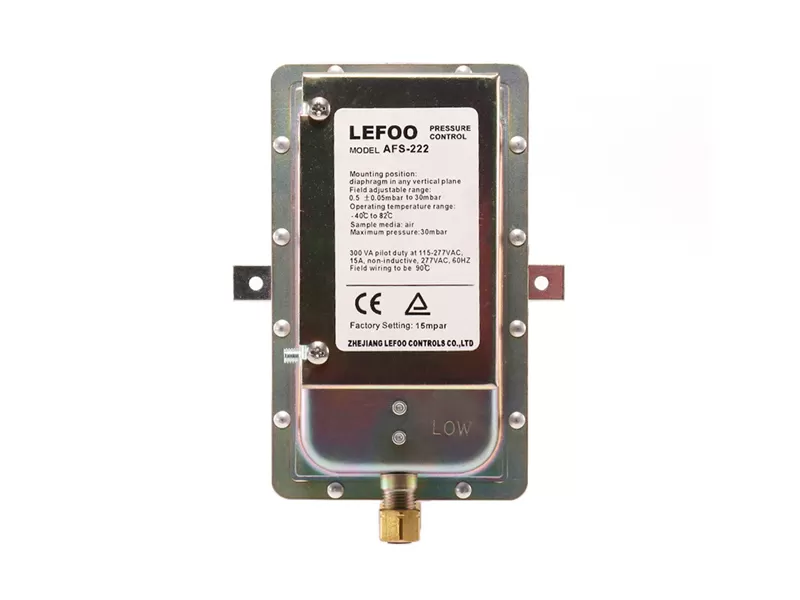

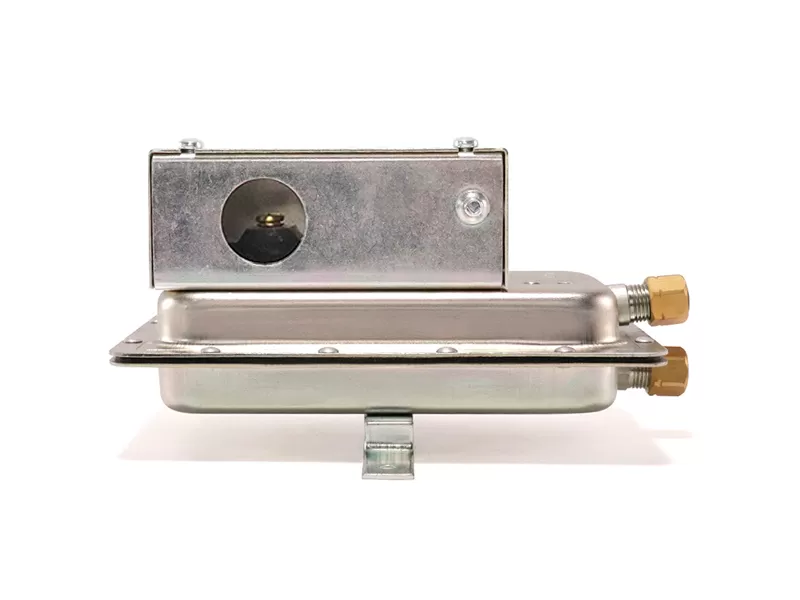

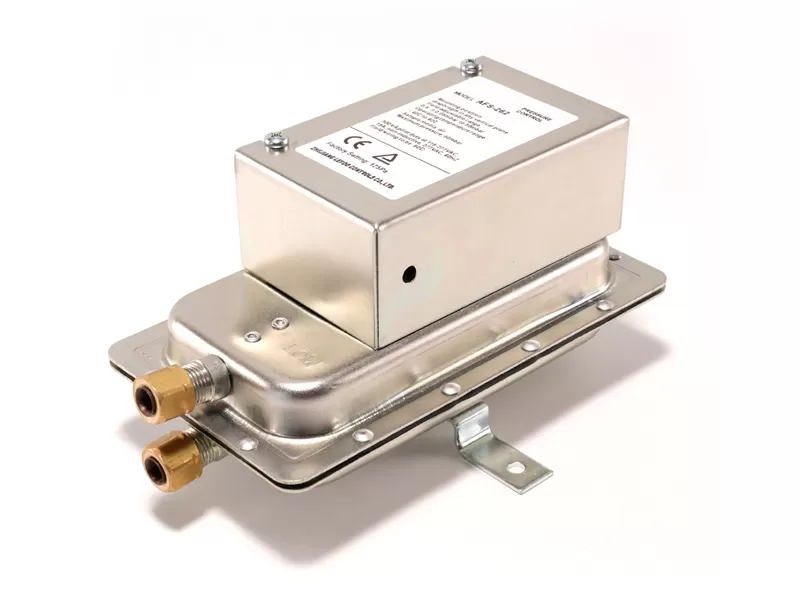

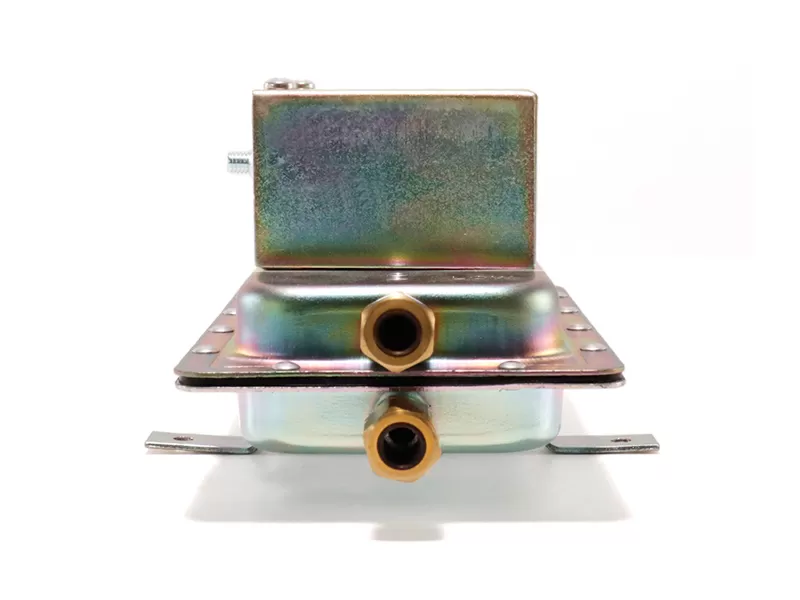

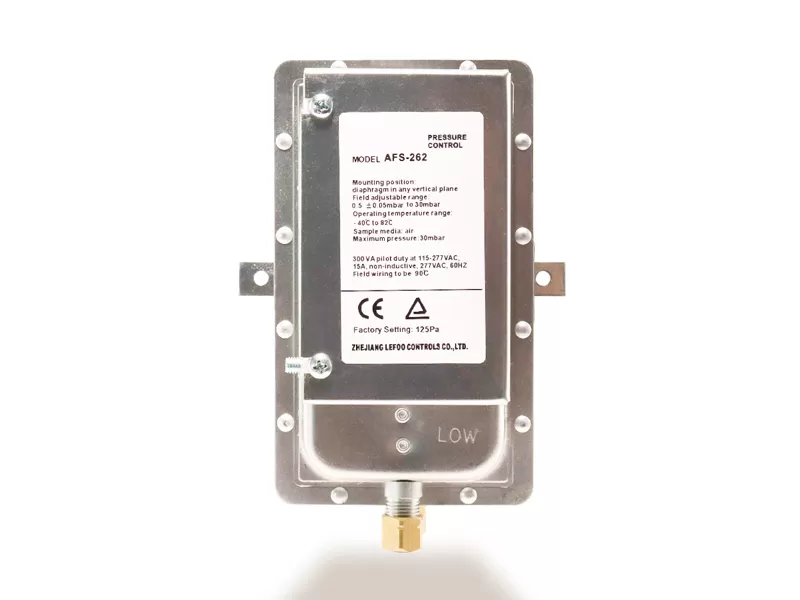

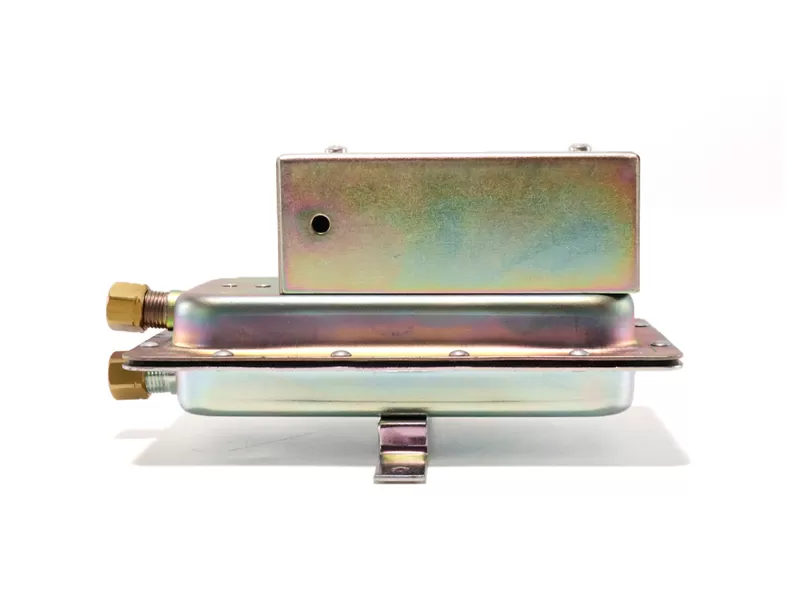

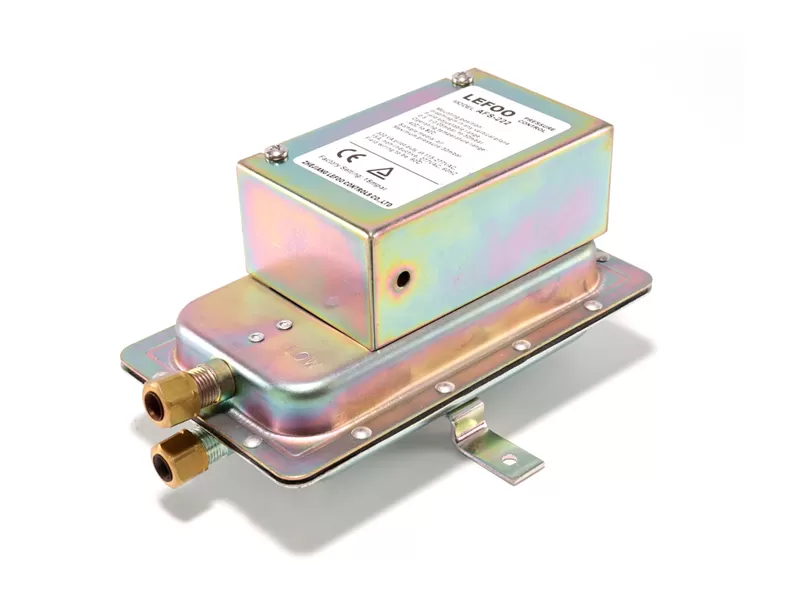

LF35は、HVAC用に設計された汎用の気流証明スイッチ、ブロックされたフィルターとファンの吸引の検出、ダクト、パイプ、トンネル、およびその他のエネルギー管理アプリケーションでの気流監視です。 正、負、または差圧を感知するために使用できます。
操作圧力: 1 = 0.5 mbar-30mbar; 2 = 0.2 mbar-5.0mbar
接続: 1 = 0.25 "ODリジッドまたはセミリグドチューブを受け入れる; 2 = オス0.25" シルプオンコネクタ、フレキシブルチューブに適しています
取り付け/固定: A = ブラケットA; B = ブラケットB
ワイヤー保護: 0 = なし; 1 = クロージャで保護
| モデル | LF35-1 | LF35-2 |
| メディア | エア | |

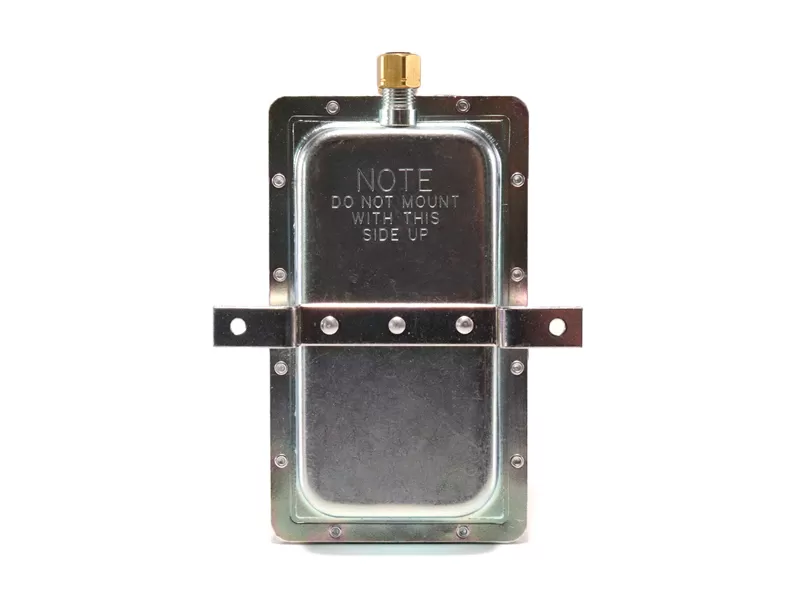

| 取り付け位置 | 任意の垂直平面のダイヤフラム | |
| フィールド調整可能な範囲 | 30.0mbarへの0.5 ± 0.05mbar | 0.2 ± 0.05mbarへの5.0mbar |
| スイッチ差 | プログレッシブ、およそから増加 最小セットポイントで0.05mabr、 最大セットポイントで約2.0mbar | プログレッシブ、およそから増加 最小セットポイントで0.05mabr、 最大セットポイントで約0.25mbar |
| 最大圧力 | 30mbar | |
| 操作温度 | -40 ℃ ~ 82 ℃ | |
| 電気的評価 | 300VAパイロット任務115-277VAC、10A、非誘導、277AVC | |
| 接続 | 0.25 "OD rgidまたはセミリジッドを受け入れるフェルールおよびナット圧縮タイプのコネクタ チューブ; オス0.25 "スリップオンコネクタ | |
| 連絡先の配置 | SPDT | |
変換: 1mbar = 100Pa 1 "W.C = 249Pa
