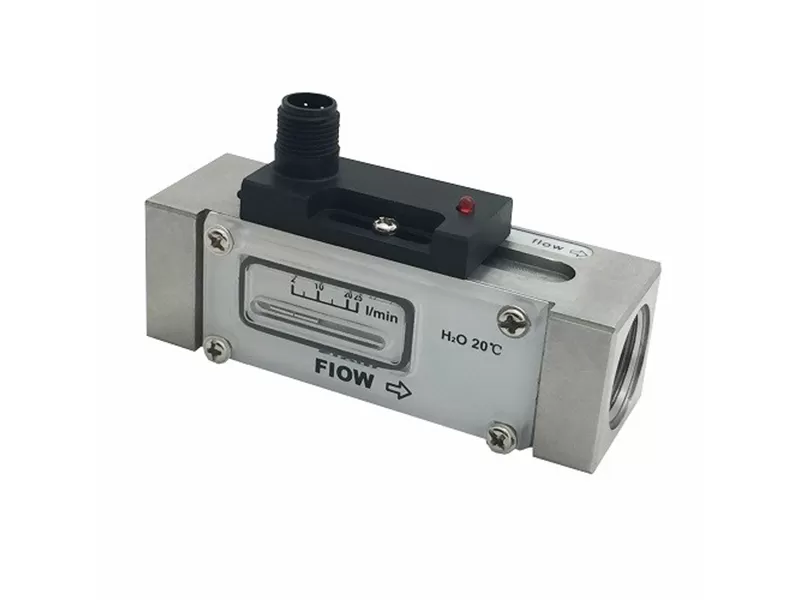

原理と構造:オンラインインストール、機械的な流れスイッチ、液体またはガス媒体で使用されて下さい。 固体プラスチック、アルミニウムまたはステンレス钢ハウジングはオプションです。
主な特徴:圧力損失はほとんどなく、満足のいく再現性と汚染防止、機械および電子部品は完全に分離されています。 より正確な設定精度、ダイヤルゲージの設定、簡単な設定、ユーザーは現場で設定する必要がなく、LEDでステータスディスプレイを切り替えます。
アプリケーション:ガスと液体の両方、産業オートメーション、機械装置、エアコンプレッサー産業、HVACで使用できます。
| 一般 | 値 |
範囲の設定 | 仕様シートを参照 |
精度 | ± 5% の総範囲 |
遅延 | 異なるスイッチに依存、最低0.5L/Min |
スケールの設定 | メディアとして20 ℃ の水、マークされた位置に水平にインストール |
メディアと温度の変化は価値を刺激する可能性があります | |
LEDディスプレイ | DC配布でのみ利用可能 |
ターミナル | M12とHirschmannプラグ |
出力 | リードスイッチ、容量: 24VDC/250VAC、100mA |
プルーフ圧力 | 50bar (アルミニウム) 200bar (ステンレス钢) |
平均圧力損失 | 0.3bar(25L/min) |
リターン差 | スイッチ値に関連して、最小0.5L/Min |
メダの温度 | 0-100 ℃/0-160 ℃ (高温オプション) |
保護度 | IP65 |
工学プラスチック 材料 | ハウジング: POMエンジニアリングプラスチック |
プランジャー: POMエンジニアリングプラスチック | |
ばね: 316Lステンレス钢sus1.4310 | |
シール: NBR | |
マグネット: バリウム | |
アノードアルミニウム 酸化物材料 | ハウジング: アノード酸化アルミニウム |
プランジャー: POMエンジニアリングプラスチック | |
スプリング: 316lステンレスSUS1.4310 | |
シール: NBR | |
マグネット: バリウム | |
ステンレス钢 材料 | ハウジング: 304ステンレス钢 |
プランジャー: POMエンジニアリングプラスチック | |
ばね: 316Lステンレス钢SUS1.4310 | |
シール: NBR | |
マグネット: バリウム |

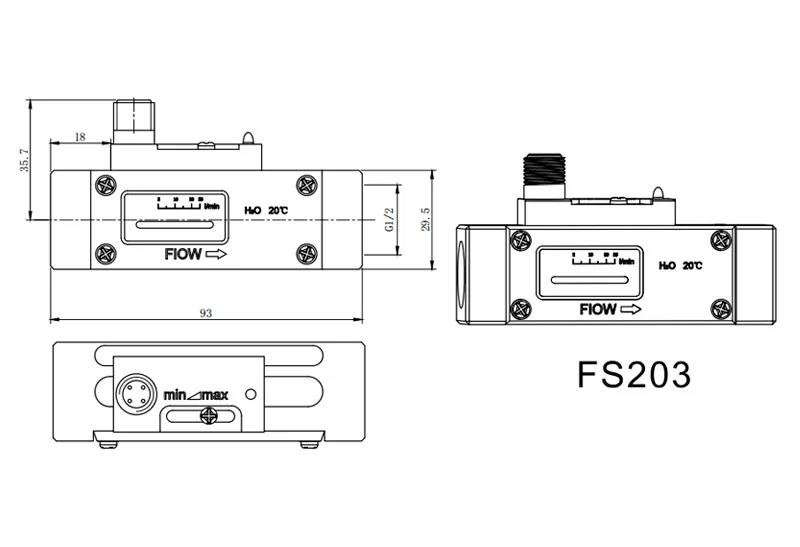

| アノード アルミ 酸化物 材料 (ステンレス スチール) | モデル | 証明 プレッシャー | 最大 フロー | 変更可能 範囲 | G | L | H | B | X | 重量 | |
| Kg | L/min (水) | L/min (水) | Mm | Mm | Mm | Mm | Mm |  Kg | |||
| FS201。 202 203 | マクシンムン 200 Kg | 40 | 0.6(0.1) | 8(7) | G1/4 | 93 | 36 | 30 | 12 | 0.22 (0.53) | |
| 0.6(0.1) | 8(7) | G3/8 | 15 | 0.20 (0.51) | |||||||
| 0.6(0.1) | 8(7) | G1/2 | 0.18 (0.48) | ||||||||
| 0.6(0.1) | 8(7) | G3/4 | 105 | 35 | 0.23 (0.65) | ||||||
| 0.6(0.1) | 8(7) | G1 | 105 | 40 | 0.32 (0.82) | ||||||
| 1(0.5) | 15 (13) | G1/4 | 93 | 30 | 12 | 0.22 (0.53) | |||||
| 1(0.5) | 15 (13) | G3/8 | 15 | 0.20 (0.51) | |||||||
| 1(0.5) | 15 (13) | G1/2 | 0.18 (0.48) | ||||||||
| 1(0.5) | 15 (13) | G3/4 | 105 | 35 | 0.23 (0.65) | ||||||
| 1(0.5) | 15 (13) | G1 | 105 | 40 | 0.32 (0.82) | ||||||
| 2(0.8) | 28 (25) | G1/2 | 93 | 30 | 0.18 (0.48) | ||||||
| 80 | 2(0.8) | 28 (25) | G3/4 | 105 | 35 | 0.23 (0.65) | |||||
| 2(0.8) | 28 (25) | G1 | 40 | 0.32 (0.82) | |||||||
| 120 | 27 (21) | 70 (66) | G3/4 | 35 | 0.23 (0.65) | ||||||
| 27 (21) | 70 (66) | G1 | 40 | 0.32 (0.82) | |||||||
備考:
1.上記の括弧内のデータはリセットポイントであり、もう一方は動作ポイントです。下限アラーム (小さすぎるフォウを監視) 中のリセットポイントデータを参照してください。上限アラーム (大きすぎるフローを監視) 中の操作ポイントデータを参照します。
2. Aboveデータは、スイッチが水平パイプに垂直に取り付けられ、メディアとして20 ℃ の水を使用するというテストに基づいています。
3.証拠圧力データの上に304ステンレス鋼材料に基づいています、証明圧力50bar、20barはどちらかオプションです。
