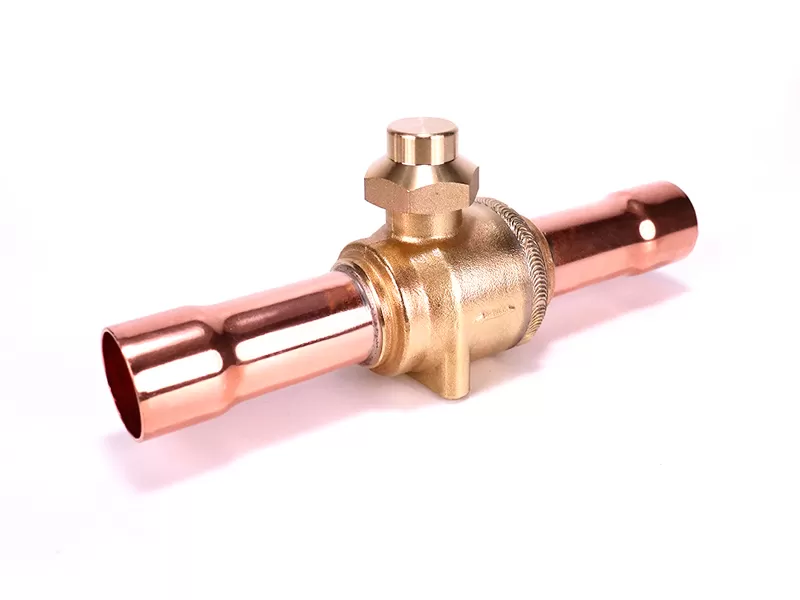

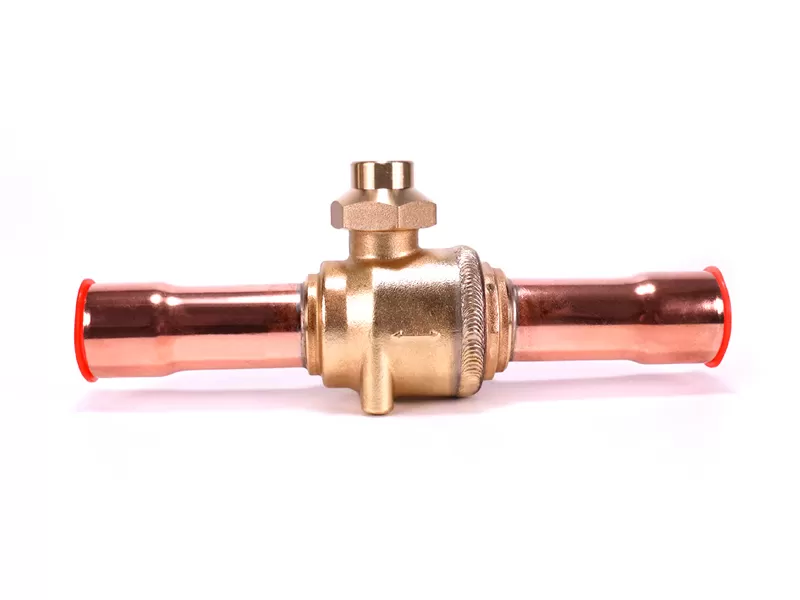

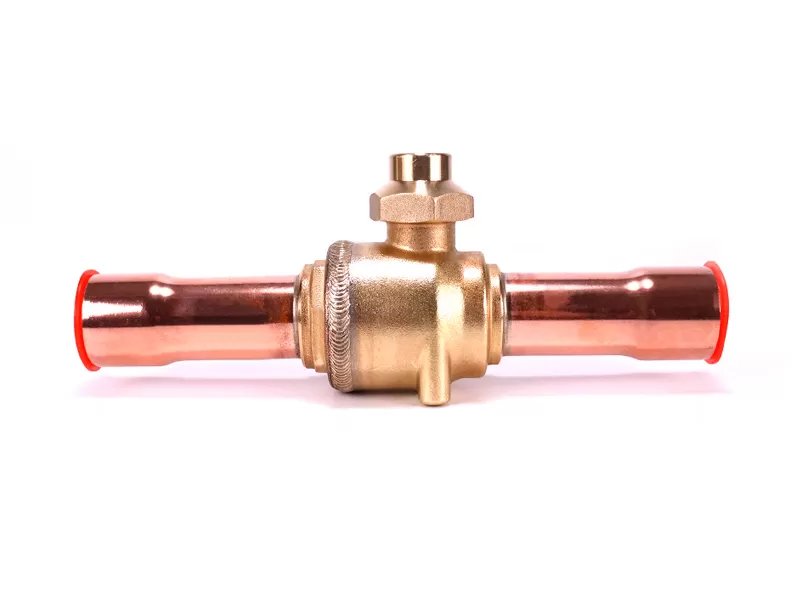

LFBVは手動で操作されるシャットオフバルブであり、商用空調、冷凍、その他の機器の液体、吸引、および高温ガスのパイプラインに適しています。 バルブステムを操作することにより、内部循環経路を開いて遮断することができます。 メンテナンス中に掃除機をかけたり、冷媒を追加したりするためのメンテナンスバルブとして使用できます。
ストレートスルータイプ、最小圧力低下と低圧力損失のためのフルボアデザイン。
完全に開いた状態から完全に閉じた状態まで、1/4ターンだけが必要で、簡単に操作できます。
バルブ本体とバルブシートは、溶接構造、外部漏れなし、高い信頼性を採用しています。
クロムメッキボールと高性能シールリングは、内部漏れ率、100% 漏れテストを最小限に抑えることができます。
双方向の流れ、防爆バルブステムデザイン、充電バルブが利用可能です。
バルブ本体には、簡単に取り付けるためのブラケット取り付け穴が装備されています。
一般 | 値 |
適当な冷媒 | 一般的に使用されるHCFC、HFC冷媒および関連オイル |
Maxworking圧力 | 4.5MPa |
Maxproof圧力 | 6.5MPa |
働く温度の範囲 | -40 ℃ 120 ℃ |
インストール位置 | 液体パイプ、吸引および排気ポート、高温ガスパイプライン |
モデル | 溶接 ODF(in) | 寸法 (mm) | Kv値 M ³/h | ||||||
充電付き バルブ | 無料 バルブ | L | H | C | H | Mスレッド | OD | ||
LFBV-6-1 | LFBV-6-2 | 1/4 | 134 | 51 | 8 | 22 | M4 | 13 | 0.8 |
LFBV-10-1 | LFBV-10-2 | 3/8 | 134 | 51 | 8 | 22 | M4 | 13 | 3.8 |
LFBV-12-1 | LFBV-12-2 | 1/2 | 156 | 51 | 11.5 | 22 | M4 | 13 | 5.6 |
LFBV-16-1 | LFBV-16-2 | 5/8 | 156 | 51 | 13 | 22 | M4 | 13 | 10.1 |
LFBV-19-1 | LFBV-19-2 | 3/4 | 166 | 60 | 16 | 29.7 | M4 | 19 | 20.4 |
LFBV-22-1 | LFBV-22-2 | 7/8 | 184 | 60 | 20 | 29.7 | M4 | 19 | 28.2 |
LFBV-28-1 | LFBV-28-2 | 1-1/8 | 204 | 79 | 23 | 38 | M4 | 24.5 | 52 |
LFBV-35-1 | LFBV-35-2 | 1-3/8 | 244 | 89 | 25.5 | 48 | M6 | 30 | 80.9 |
LFBV-42-1 | LFBV-42-2 | 1-5/8 | 256 | 110 | 28 | 55 | M6 | 36.5 | 196 |
LFBV-54-1 | LFBV-54-2 | 2-1/8 | 303 | 128 | 35 | 60 | M6 | 50 | 248 |
LFBV-67-1 | LFBV-67-2 | 2-5/8 | 324 | 147 | 36 | 92 | M6 | 60.5 | 252 |
LFBV-79-1 | LFBV-79-2 | 3-1/8 | 371 | 179 | 42 | 112 | M6 | 73 | 279 |
