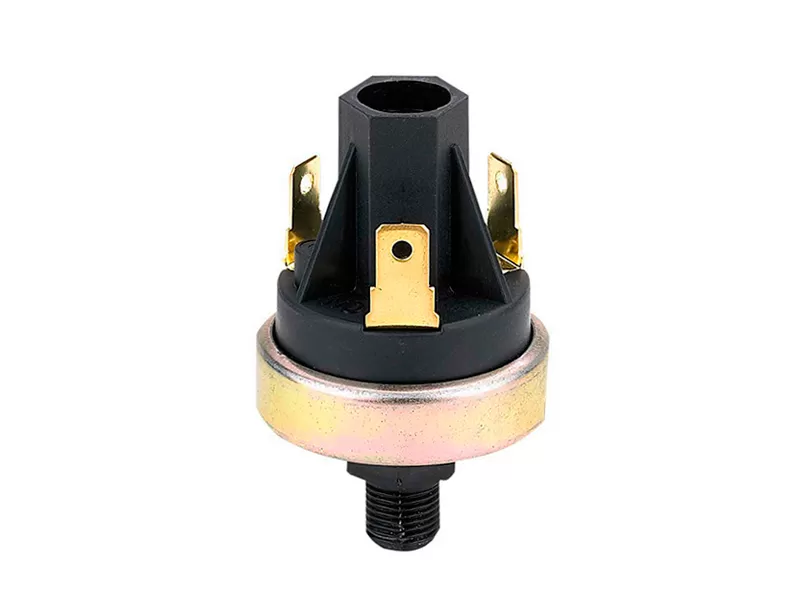

LF20-V真空スイッチは、拡張デューティアプリケーションに耐えるように特別に設計されています。 このスイッチは要素yセットです。 さまざまな流体との互換性のためにフルオロシリコーンゴムダイアフラムを備えており、接続時にタイトなシールを形成するMetri-Packコネクタなどのさまざまな終端が特徴です。 卓越した設計上の利点の中には、耐久性のある構造、コンパクトなサイズ、および強化されたセットポイントの整合性があります。
| モデル | LF20-V |
| メディア | エア |
| 圧力セットポイント | 要素yセット1.1から22 in/Hg真空 |
| マックス操作圧力 | 30 in/Hg真空 |
| バースト圧力 | 150 psi |
| Opeatingの温度範囲 | -40 ℃ から120 ℃ |
| スイッチタイプ | 直接アクション、ブレード接触 |
| 電気評価 | 抵抗: 15AMP-6VDC、8AMP-12VDC、4AMP-24VDC |
| 誘導: 1AMP-120VAC、0.5AMP-240VAC | |
| 連絡先の配置 | SPST-NO、NC |
| ターミナル | #8-32ネジ、1/4 "ブレード、メトリパック |
| 接続 | 1/8 "NPTオス、1/4" NPTオス、G1/8 "オス、G1/4" オス |
| 素材 | 接触: 銀合金、金メッキ; ベース: メッキ鋼; カバー: Glaee強化ポリエステル; ダイヤフラム: フルオロシリコーンエラストマー |
| オプション | 様々なベースコネクタサイズ、ワイヤーリード (鉢植え & 密封) |
変換: 1kgf/cm ² = 14.2psi 1bar = 14.5psi 1 in/Hg = 0.49psi
| 番号 | 圧力セットポイント範囲 | 回路 | ベース素材 | 接続 | 端末 | カバー |
| 0 | / | / | / | / | / | なし |

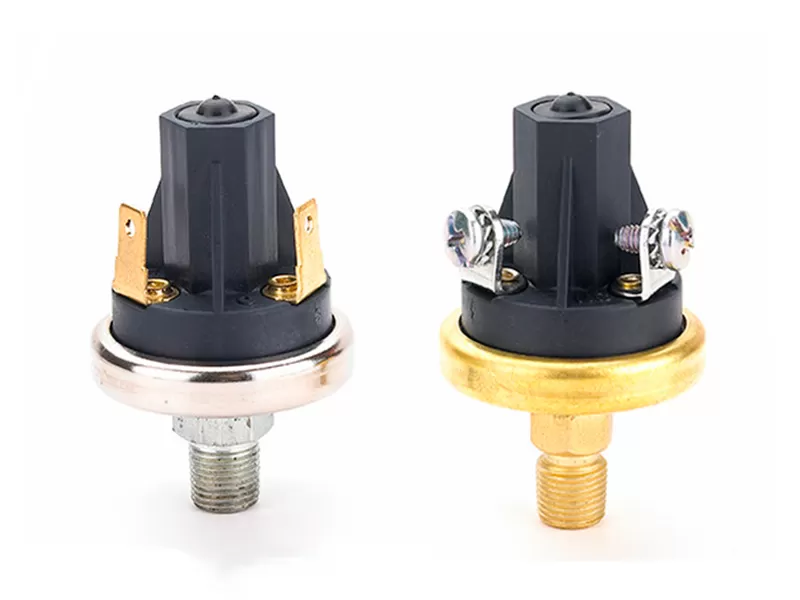

| 1 | 1.1-3 "Hg (15-41" H20) ± 0.5 "Hg | SPST-NC | バーソン | 1/8NPT | 1/4ブレード | カバーA |
| 2 | 4-8 "Hg ± 1" Hg | SPST-NO | メッキスチール | 1/4NPT | # 8-32screws | カバーB |
| 3 | 9-17 "Hg ± 2" Hg | / | ステンレス钢 | R1/8 | ワイヤーリード | / |
| 4 | 18-22 "Hg ± 3" Hg | / | / | R1/4 | / | / |
| 5 | / | / | / | G1/8 | / | / |
| 6 | / | / | / | G1/4 | / | / |
