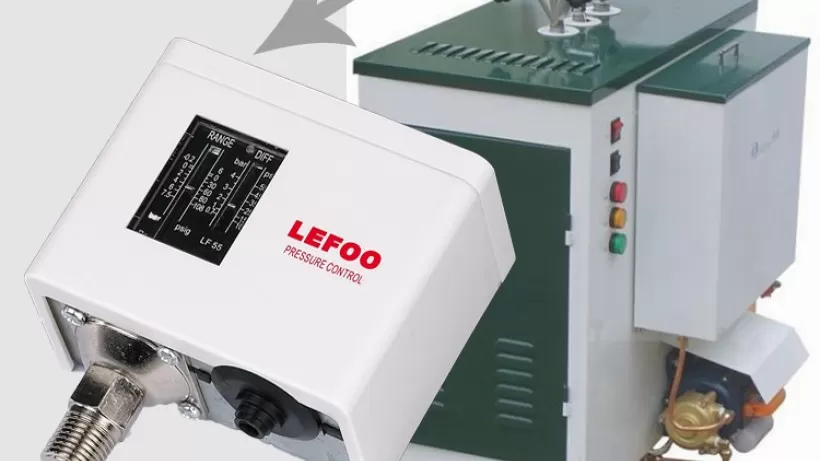

本物の圧力スイッチ

1.圧力スイッチとは何ですか?
英語の圧力スイッチは圧力スイッチです。 説明を理解しやすい、これは圧力スイッチです。 圧力スイッチは、その入口で特定の流体圧力に達したときに電気接点を閉じるスイッチの一形態です。 スイッチは、圧力が増減したときに接触するように設計できます。 圧力スイッチは、加圧流体を使用してシステムを自動的に監視および制御するために業界で広く使用されています。

機械的な力を検出する別のタイプの圧力スイッチ。たとえば、感圧カーペットは、商業ビルのドアを自動的に開くために使用されます。 このようなセンサは、感圧フロアなどのセキュリティ警報用途にも使用される。

流体圧力を感知するための圧力スイッチには、適用される圧力に比例して変形または変位するカプセル、ベローズ、ブルドン管、ダイヤフラム、またはピストン要素が含まれています。 結果として生じる動きは、直接または増幅レバーを介して、スイッチ接点のセットに適用されます。 圧力はゆっくりと変化し、接点はすぐに作用するため、スナップアクションスイッチなどのある種のオーバーセンターメカニズムを使用して、接点の迅速な操作を保証します。 ブルドン管に取り付けられた水銀スイッチを使用する一種の敏感な圧力スイッチ。水星の変位重量は、有用な中心特性を提供します。

圧力スイッチは、接点を動かすか、カウンタースプリングの張力を調整することによって調整できます。 産業用圧力スイッチには、スイッチの設定点を示すためのキャリブレーションされたスケールとポインターがあります。 圧力スイッチはヒステリシスを有する。 スイッチデッドバンドと呼ばれる設定点の周りの差動バンドで、その中で小さな圧力変化は接点の状態に影響を与えません。 ポイント。 一部のタイプでは、差分調整が可能です。

圧力スイッチの圧力感知素子は、2つの圧力の差に応答するように配置することができる。 このようなスイッチは、差が大きい場合、例えば、給水システム内の詰まったフィルタを検出するために有用である。 スイッチは、微分にのみ応答し、コモンモード圧力の変化に誤動作しないように設計されるものとする。

圧力スイッチの接点の定格は、10分の1アンペアから約15アンペアであり、より感度の高いスイッチではより小さな定格が見られます。 通常、圧力スイッチはリレーやその他の制御装置を操作しますが、一部のタイプでは小さな電気モーターやその他の負荷を直接制御できます。

スイッチの内部はプロセス流体にさらされるため、プロセス流体との適合性に対して強度と寿命のバランスをとるように選択する必要があります。 例えば、ゴムダイアフラムは、水と接触するときに使用されることが多いが、鉱油を含むシステムで使用されると急速に劣化する。

可燃性ガスのある危険な場所で使用するために設計されたスイッチには、接点でのアークが周囲のガスに点火するのを防ぐためのエンクロージャーがあります。 スイッチハウジングは、耐候性、耐食性、または水中である必要がある場合もあります。

電子圧力スイッチは、ある種の圧力トランスデューサー (ひずみゲージ、容量性要素など) と内部回路を組み合わせて、測定された圧力を設定値と比較します。 このようなデバイスは、機械的スイッチよりも優れた再現性、精度、および精度を提供できます。

2.タイプの圧力スイッチ。
以下は、実際にいくつかの一般的な圧力スイッチの分類です。

2.1空気圧スイッチ (空気圧リレー)
圧力スイッチの特定の分類は、高い精度と適合性を備えた機器を選択して使用するのに役立ち、時間とコストを節約します。 人々は、デバイス内の信号を受信できるセンサー信号の数に基づいて、単一圧力スイッチと二重圧力スイッチを分割します。

2.1.1シングル圧力スイッチ (シングル圧力リレー)
他のリレーと比較して、シングルリレーは、銅、ステンレス鋼、プラスチックなどの優れた材料、防食、防錆、抗酸化で作られている場合、より耐久性があると評価されています。
単一圧力スイッチの構造: LP低圧セッティングスクリュー、LPディファレンシャルセッティングスクリュー、メインアーム、メインスプリング、ディファレンシャルスプリング、拡張ボックス、低圧コネクタ、コンタクト、端子スクリューワイヤ、アーススクリュー、ワイヤーエントリー、決定的な接触開閉のためのフリップメカニズム、ロックプレート、レバー、 ラグ、リセットボタン、高圧スイッチ用、HP高圧セットスクリュー、高圧コネクタ。

低电圧リレー
低圧リレーは、蒸発圧力下で動作するように、または圧力がコンプレッサーを保護するレベルまで低下し始めたときにコンプレッサー回路をトリップするように設計されています。 さらに、冷却能力を調整するためにも使用されます。

いくつかの一般的な低電圧リレータイプ: 圧力リレーDanfoss Kp2、Danfoss Kp1、Danfoss 1A...
顧客に説明する必要があることの1つは、スイッチの接点が高速かつ高電圧で動作することです。 静的な接触に対する動く接触の閉鎖力。 これは、接点を開いたときにアークや火花の形成によって引き起こされる火災、接触粘着性、接触爆発などの問題を回避するために必要です。 リレーの場合、接点は非常に重要であり、アークは接点障害の主な理由の1つです。 それ以来、接点の問題は減少し、リレーの寿命を延ばしました。

駆動接点と静的接点が回路の終わりを満たす時間は、閉じる時間と呼ばれます。

リレーの平均終了時間は約1000分の1秒です。

高電圧リレー
冷媒が流れる凝縮水の圧力が上昇すると、高圧リレーは開閉のタスクを実行します。 圧力がエアコンプレッサーの許容しきい値を超えると、蒸気が停止して圧縮されます。

高電圧リレーの動作原理は、低電圧リレーの動作原理と非常によく似ています。 ただし、接点の配置は異なります。

コンプレッサーの圧力が上昇して許容レベルを超える、つまりリレーに設定されている値を超えると、リレーは接点を開き、エアコンプレッサーの回路を切断します。 圧力が設定圧力から差圧を引いた圧力よりも低い場合、エアコンプレッサーは動作を再開します。

高電圧リレーは、電圧制限高電圧リレー、安全性制限高電圧リレー、および通常の高電圧リレーの3つのタイプに分けられます。

2.1.2デュアル圧力スイッチ (デュアル圧力リレー)

低圧リレーと高圧リレーの組み合わせがある場合は、二重圧力リレーと呼ばれます。 それは単一のハウジングに組み合わされ、両方のリレーの機能を果たします。 デュアルリレーは、圧力が許容レベルを超え、圧力が許容レベルを下回ったときにトリップします。

モデルとデザインによっては、ケース内のリセットレバーまたは外部リセットボタンを使用して手動で閉じることができます。

このDanfossデュアル圧力リレーを取り付けるときに注意する必要があることが1つあります。吸引パイプからのこのタイプの接続、エジェクターパイプは上部の位置にある必要があります。オイルがスタッキングボックスに落ちるのを防ぐのに役立ちます。 これを行うと、連絡先が適切に機能し続け、スタッキングボックスが束ねられません。

上記のタイプと並行して、エアコンプレッサーの潤滑を最良の方法で保護するために、油圧リレーを無視しないでください。 エアコンプレッサーコンパートメント内の圧力が変化するため、入口の油圧を変更する必要があります。

2.2油圧圧力スイッチ

油圧リレーまたは油圧油圧スイッチは、最大3つの接点を持つリレーの一種です。 リレーの上部に設計されたオイルラインがあり、油圧ポンプのオイル出口、オイル抽出ライン、圧力調整ノブでシステムに接続します。

システム内のオイル、液体、水の圧力がオペレーターによって設定された圧力に等しいと、接触が閉じて電気モーターが停止します。

油圧圧力スイッチには、使用される媒体に応じて分割された多くのタイプがあります: オイル、水。 水圧スイッチの価格は、メーカー、モデル、サイズ、仕様によって異なります。 水圧スイッチを取り付けると、ポンプを保護し、給水システムを保護し、耐久性を高め、故障を減らし、電気と水を節約するのに役立ちます。

油圧リレー

上记の分割に加えて、人々はまた、起源によって分ける:

台湾、韓国
日本、インド
ドイツ、中国

またはメーカーによると、さまざまなタイプがあります

圧力スイッチDanfoss、Honeywell、LEFOO、Saginomiya...
Autosigma圧力スイッチ、サニー...

さらに、次のような特別なタイプのスイッチを知っています。アンモニアスイッチは、最高の腐食を制限するためにステンレス鋼、炭素鋼で設計されています。 Feonスイッチは、スチールまたは銅合金で作ることができます。

適切な圧力信号に基づいてスイッチデバイスを選択できるようにするために、圧力しきい値、測定環境、重量、最大最小圧力、動作温度などのパラメータ... 無視できません。 による。
