アプリケーションの圧力スイッチを選択する方法

インストルメンテーションについて最初に理解することは、測定環境です。 LEFOO圧力制御およびセンシング技術の専門家。 圧力スイッチを選択し、圧力スイッチを選択し、圧力スイッチを購入し、圧力スイッチ工場メーカーサプライヤーの販売代理店。

流体メディア

どの交通機関を考慮する必要がありますか? 歩く、車、地下鉄、ボートまたは飛行機。 構造の材料との流体の適合性を考慮する必要があります。 スイッチメーカーのカタログを参照してください。 または、時間内にメーカーと通信します。

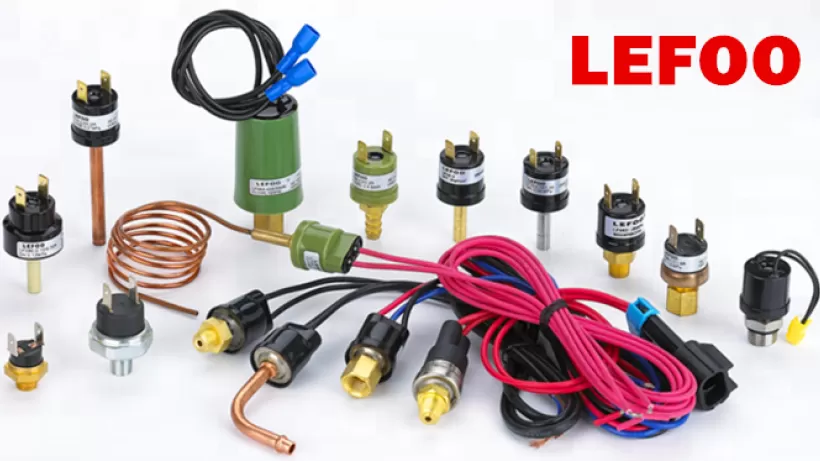

LEFOOのプロダクトのほとんどは液体およびガスのために适しています。 水、オイル、冷媒、空気、CO2、COなど。 これはユニバーサル圧力スイッチまたは単に圧力スイッチと呼ばれます。 これは市場で最も一般的なタイプの圧力スイッチです。 LF08

細分化された場合、一部の環境に特に適した圧力スイッチがあります。 工業用オイルから食品グレードの媒体まで、LEFOOには油圧スイッチと浄水器の圧力スイッチがあります。 これらは、業界の特性のために特別に作られた製品です。

また、冷凍およびHVAC業界の専門製品もあります。冷媒、空気、CO2、CO、ジェネリックモデルのみを使用すると、期待される結果が得られない場合があります。 LF55 LF31 LF32

プルーフ圧力

プルーフ圧力は、スイッチが永続的に変形せずに立つ最高圧力であり、通常、最大動作範囲の1.5倍として定義されます。 システム内の圧力ゲージは一定の動作圧力を示す場合がありますが、ゲージ内のオリフィスによって減衰するサージが発生し、圧力スイッチ内のダイアフラムおよびブルドン管要素が損傷する可能性があります。 このため、作業範囲は実際の動作点をはるかに超えて拡張する必要があります。 LF20延長圧力スイッチは長い耐用年数を持ち、一時的な異常圧力によって破壊されることはありません。 それはLF08ユニバーサル圧力スイッチのアップグレード版です。

圧力範囲

あなたがプロの技術者であれば、あなたは間違いなく圧力スイッチの圧力範囲と操作圧力を事前に要求するでしょう。 同時に、これは圧力スイッチの価格を決定する主な要因でもあります。

風の動き、わずかな水流、ウォーターポンプやエアコンプレッサーなどの機械の圧力と同じくらい大きくすることができます。 Pa kPa MPa、mbar bar、psi、kgf、水柱など、さまざまな測定単位から選択できます。

基本的な使用環境の選択に加えて、圧力スイッチの動作原理と特定のパラメータも多くの種類に分けられます。

働く原理

期待寿命は通常、圧力感知メカニズムのタイプ (ブルドン管、ダイヤフラム、ピストン、ベルビルスプリングなど) によって制限されます。

ダイヤフラムとブルドンのチューブ圧力スイッチは、一般にピストンスイッチよりも精度が高く、耐用年数とサイクリングの速度の要件を満たしていれば、精度が重要な場合に適しています。

ベルビルスプリング (スナップアクション) を備えたスイッチは、最高の繰り返し精度を提供するようですが、スプリングの平均余命についてメーカーに連絡する必要があります。

もちろん、一部の圧力スイッチは通常開いているか通常閉じており、一部は調整可能ですか?差圧スイッチもあります。 それらはすべて適用可能なシナリオを持っています。

圧力ポートの数

1.標準の圧力スイッチは、単一の圧力源を感知し、単一の接点セットを開閉します。

2.差圧スイッチには2つの接続があり、回路間の圧力差を感知します。

3.デュアルスイッチは、同じ圧力源の上限と下限を感知し、2セットの電気接点を作動させます。 2つの標準圧力スイッチを使用して、幅広いデュアル圧力検知を実現できます。 以下の図を参照してください。

温度範囲

動作温度は一般的に通常の温度であり、高温媒体はパイプを介して安全な屋外温度に渡すことができます、または専用の蒸気圧力スイッチがあります。

電気評価

ニーズに応じて、抵抗 (6V 12V 24VDC) と誘導 (120 240VAC) を選択できます。

ねじ接続 & 端子

1/8 "NPTオス、1/4" NPTオス、G1/8 "オス、G1/4" オス… 在庫には従来のスレッド接続があります。カスタマイズが必要な場合は、ビジネスにお問い合わせください。

#8-32ネジ、1/4 "ブレード、Metri-Pack、ワイヤーリード… 適切な方法を使用してデバイス端末に接続できます。

工業製品は日用品とは異なります。 あなたは外観の色だけを選ぶことができます。 それは高度にカスタマイズ可能で、さまざまな作業状況で使用できます。

もちろん、購入時にビジネスと連絡を取り、特定の製品カタログpdfに従って製品を選択する必要があります。
