LF10コンプレッサー圧力スイッチ調整

コンプレッサー圧力スイッチの調整が必要なのはなぜですか? 本当に、コンプレッサーの圧力スイッチを調整する必要があるのは、既存のスイッチを交換するときだけです。新しいスイッチには、古いものと同じ圧力設定がありません。

圧力を上げますか?

多くの人は、たとえば120 PSIのカットアウト圧力設定と90 PSIの圧力設定のカットを備えたエアコンプレッサーを持っています。 彼らは、エアツールを適切に実行するのに十分な空気、または十分に高い圧力を得ていないと認識しています。 その結果、彼らはこれを行う際に誤った期待でエアコンプレッサーの圧力設定を上げたいと思っています。彼らは彼らのエアツールをより長くまたはより効果的に動かすためにより多くの空気を持っているでしょう、あるいは彼らは120 PSIの定格のエアコンプレッサーをより高い空気圧を提供することができます。

エアコンプレッサー圧力スイッチの工場設定は正しい設定です。 コンプレッサーは、カットインおよびカットアウト設定で適切に動作するように設計されています。 工場の圧力設定よりも高い圧力設定を確立しようとすると、コンプレッサーが安全でなくなる可能性があり、予想よりもはるかに早く自己破壊することは間違いありません。

コンプレッサーの設定を上げて、需要の高いエアツールをより効果的に実行しようとすると、機能しません。 コンプレッサーにエアツールを適切に実行するのに十分な容量がない場合は、コンプレッサーが提供するように構築されているよりも高い圧力設定ではなく、より大容量のエアコンプレッサーが必要です。

コンプレッサー圧力スイッチ調整

古い圧力スイッチの設定に合わせて、新しい圧力スイッチの設定を調整する必要がある場合もあります。

コンプレッサーの圧力スイッチを調整するには、圧力スイッチからカバーを取り外す必要があります。

気をつけて! コンプレッサーの電源を切ります。 カバー内の活線が露出しているため、自分や傍観者に致命的なショックを与えないように十分な注意を払う必要があります。

新しい圧力スイッチが調整可能であると仮定すると、一部は調整可能ではありません。設定を変更するプロセスは、新しい圧力スイッチの調整のタイプによって異なります。 下の写真では、カバーが圧力スイッチから取り外されています。 赤い円の中の2つの白いコーティングされたアイテムは、このスイッチの圧力設定調整です。 圧力設定調整は、この圧力スイッチの調整が推奨されないことを明確にするために工場で密閉されています。 このタイプのスイッチで圧力設定を調整しないでください。 古いエアコンプレッサーと同じ圧力設定のスイッチを購入するか、調整可能なように作られたLF10圧力スイッチを購入します。

固定レンジ圧力スイッチ

第1のタイプは、固定レンジ圧力スイッチである。 このタイプでは、圧力のカットとカットアウト圧力差が固定されています。 圧力スイッチ内の調整ナットを回すことで、カットインとカットアウトの設定を同時に変更し、ナットを回転させながら圧力範囲を上下に動かします。

この圧力スイッチには通常、スプリングと調整ナットが配置されるネジ付きスタッドが1つしかありません。 ナットを時計回りに回すことによって、スイッチの圧力のカットを増やしています。 コンプレッサーが切れるポイントである圧力範囲も増加します。

たとえば、固定範囲の圧力スイッチの圧力範囲が45 PSIであり、通常の圧力カットが90 PSIである場合、次に、調整ネジを時計回りに回すと、圧力のカットが95 PSIに変更される場合があります。 カットアウト圧力は自動的に140 PSI、または45 PSI高くなります。 調整ナットをさらに回すと、カットインは100 PSIに変わる可能性があり、カットアウトは145 PSIになります。

調整ネジを反時計回りに回すと、圧力の切り込みが下がり、切り抜き圧力が対応する量だけ下がります。

调整可能な圧力レンジスイッチ

このタイプの圧力スイッチでは、圧力スイッチのカットイン、カットアウト、および圧力範囲を調整できるのが一般的です。

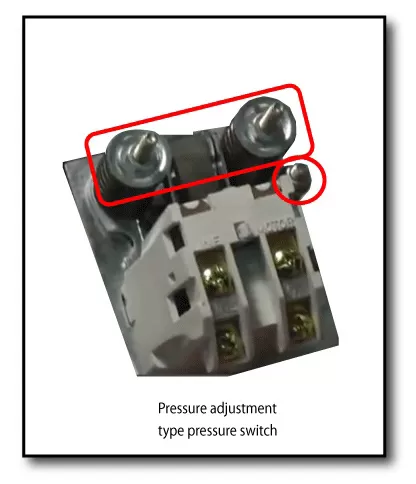

上の写真では、赤い長方形の内側にある2つの調整により、ユーザーは圧力設定 (左ナット) と切り抜き圧力設定 (右ナット) のカットを調整できます。 調整ナットのいずれかを時計回りに回すと、圧力設定が増加し、反時計回りに回すと逆になります。

この圧力スイッチでは、小さな赤い円の調整ナットを使用して、このスイッチの範囲を調整します。 時計回りに回すと、範囲の設定が増え、カットインとカットアウトの両方の圧力を同時に調整します。

私の圧力スイッチは調整可能です

上の写真と同様のセットアップが表示されている場合は、圧力スイッチを開くと、圧力スイッチは調整可能なタイプになります。

前に示したようにナットにシーラントが付いた画像に似たセットアップが見られる場合、このスイッチは調整できません。

コンプレッサー圧力スイッチ調整のヒント

繰り返しになりますが、交換するスイッチの圧力設定に合わせて圧力スイッチの圧力設定のみを調整することをお勧めします。 エアコンプレッサーの工場設定を超えて圧力設定を上げると、コンプレッサーが早期に故障し、壊滅的なコンプレッサーの故障につながる可能性があります。

圧力のカットを調整し、カットアウト圧力も変更している場合、2つの設定を近づけすぎることはお勧めできません。 圧力スイッチポイントがガタガタしているのが聞こえたり、コンプレッサーが非常に速く循環している場合は、カットインとカットアウトの2つの設定が近すぎる可能性があります。 急速なサイクリングやコンプレッサーの早期故障を防ぐために圧力スイッチを調整するときは、少なくとも20 PSIの差を残し、できればかなり大きくしてください。

コメント、アドバイス、提案は大歓迎です。
