圧力ゲージ、圧力スイッチ、圧力トランスデューサの違いは何ですか?

システム圧力測定は、ポンプシステムで測定および制御するための最も重要な変数の1つです。 システムの圧力とポンプまたはシステムの操作に関する情報を提供し、効率的で信頼性の高い方法でシステムを制御するために使用できます。

圧力測定の最も簡単な形式は、圧力ゲージを使用することです。 圧力ゲージは、圧力の量を局所的に示すことによってプロセスの動作または状態を監視するための圧力の局所的な読み出しを提供する圧力表示装置である。 圧力ゲージには多くの種類がありますが、最も一般的なのは、bourdonチューブタイプを示すアナログです。

圧力スイッチがリストの次にあります。

デジタルディスプレイがあるかもしれませんが、ディスプレイはスイッチの主な目的ではありません。

圧力スイッチは、物理的な圧力の逸脱後に、接点のセットを開閉するデバイスです。 圧力設定は通常調整することができ、物理的な圧力に基づいてバルブを開閉したり、ポンプをオンまたはオフにしたりするために使用されます。

圧力トランスデューサーまたはトランスミッターは、圧力センサーおよび電圧対電流信号コンディショナーと組み合わせて使用され、読み取り圧力に比例した出力を生成する電子機器です。4-20 mAまたは1-5ボルト (または他のタイプ) 出力信号など。 この比例圧力信号は、ポンプシステムの動作を継続的に管理するために、分散制御システムまたは他の制御に供給することができる。

圧力トランスミッタおよび制御システムを使用した制御の典型的なアプリケーションは、システムの圧力設定ポイントを維持するための制御バルブの変調または可変速度ドライブを介したポンプ速度の変調です。

圧力ゲージ、スイッチ、およびトランスデューサーは、正、負 (真空) 、または差圧に基づいて読み取り、表示、および/または制御できます。

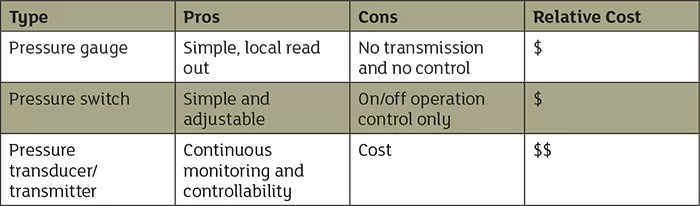

表1.圧力検知装置の相対能力

表1と2は、各タイプのデバイスの機能と相対コスト、および選択と測定の考慮事項の概要を示しています。

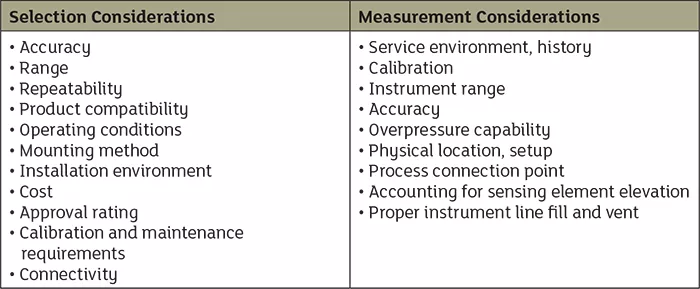

表2.重要な選択と測定の考慮事項
